| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | GW-1 |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

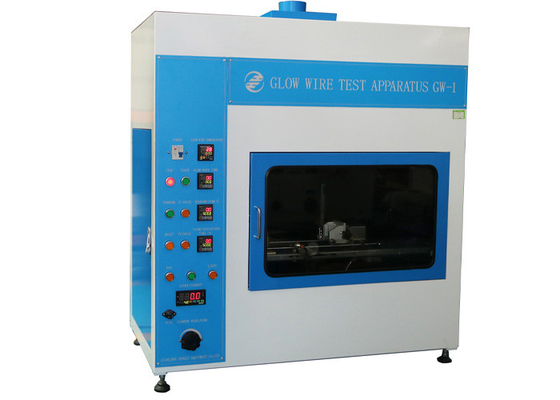

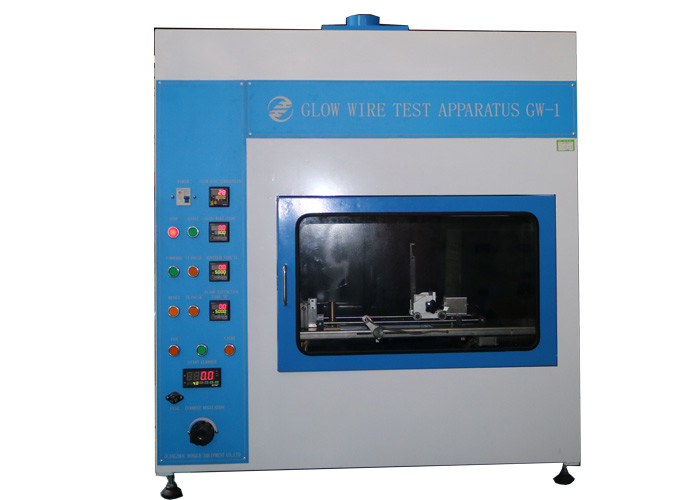

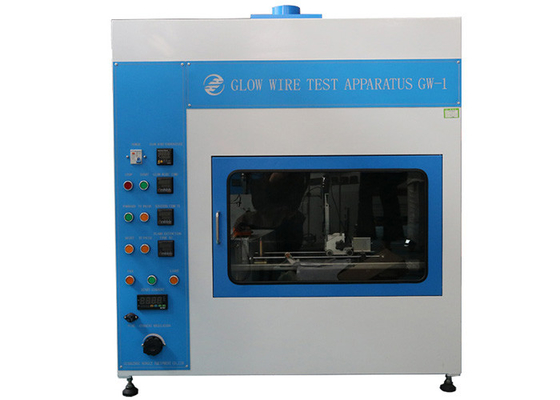

อุปกรณ์ทดสอบความไวไฟ - เครื่องทดสอบสายไฟสำหรับ IEC60695-2-10 ด้วยการใช้สายเรืองแสงและปุ่ม 4 มม
มาตรฐาน:
IEC60695-2-10 การทดสอบอันตรายจากอัคคีภัย - ส่วนที่ 2-10: วิธีทดสอบแบบใช้ลวดเรืองแสง / ลวดร้อน - อุปกรณ์เรืองแสงและขั้นตอนการทดสอบทั่วไป
IEC60695-2-11 การทดสอบอันตรายจากอัคคีภัย - ส่วนที่ 2-11: วิธีทดสอบแบบใช้ลวดเรืองแสง / ร้อน - วิธีทดสอบความไวไฟของสายไฟเรืองแสงสำหรับผลิตภัณฑ์ขั้นสุดท้าย
IEC60695-2-12 การทดสอบอันตรายจากไฟ - ส่วนที่ 2-12: วิธีทดสอบแบบใช้ลวดเรืองแสง / ร้อน - วิธีทดสอบดัชนีความไวไฟของสายไฟเรืองแสง (GWFI) สำหรับวัสดุ
IEC60695-2-13 การทดสอบอันตรายจากไฟ - ส่วนที่ 2-13: วิธีการทดสอบแบบใช้ลวดเรืองแสง / ร้อน - วิธีทดสอบความสามารถในการจุดระเบิดด้วยลวดเรืองแสงสำหรับวัสดุ
คำอธิบายของเครื่องทดสอบ:

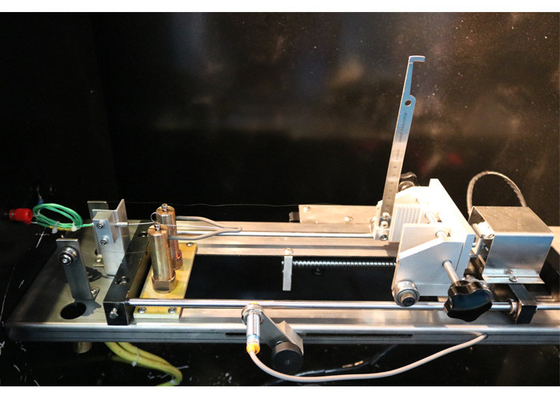

ลวดเรืองแสงประกอบขึ้นจากลวดนิกเกิล / โครเมียม (> 77% Ni / 20 ± 1% Cr) โดยมีเส้นผ่านศูนย์กลางโดยรวม 4.00 มม. ± 0.07 มม. (ก่อนการดัด)ขนาดของห่วงลวดเรืองแสงมีรายละเอียดดังรูปที่ 1
ลวดเรืองแสงใหม่จะต้องผ่านการอบอ่อนรวมอย่างน้อย 10 ชม. โดยอยู่ภายใต้กระแสไฟฟ้าอย่างน้อย 120 A ก่อนที่จะใช้สำหรับการทดสอบอาจใช้เวลาในการหลอมรวมเป็นจำนวนสะสมเพื่อหลีกเลี่ยงความเสียหายห้ามติดตั้งเทอร์โมคัปเปิลระหว่างการอบอ่อนในตอนท้ายของการหลอมต้องตรวจสอบความลึกของรูกระเป๋าเทอร์โมคัปเปิล
เครื่องมือทดสอบต้องได้รับการออกแบบเพื่อให้ลวดเรืองแสงอยู่ในแนวระนาบและใช้แรง 0.95 N ± 0.1 0 N กับชิ้นงานทดสอบระหว่างการใช้ลวดเรืองแสงจะต้องคงแรงไว้ที่ค่านี้เมื่อลวดเรืองแสงหรือชิ้นงานทดสอบถูกเคลื่อนย้ายในแนวนอนไปทางอื่นการเจาะปลายลวดเรืองแสงเข้าและทะลุ
ชิ้นงานทดสอบต้อง จำกัด ไว้ที่ 7 มม. ± 0.5 มม.
พารามิเตอร์:
| พารามิเตอร์ | GW-1 |
| แรงดันไฟฟ้าที่ใช้งานได้ | 220 โวลต์ / 50 เฮิร์ต |
| ควบคุมโหมดการทำงาน | การควบคุมไฟฟ้าการทำงานของปุ่ม |
| ไส้หลอดเรืองแสง | Ф4mm± 0.04mm (> 77% Ni / 20 ± 1% Cr) รูปทรงแหวนมาตรฐานพิเศษยืนแนวนอน |
| ตัวอย่างแรงกดบนไส้หลอดเรืองแสง | 0.95N ± 0.1N |
| ความลึกสูงสุดของการทำความร้อน | 7 มม. ± 0.5 มม |
| ความเร็วในการเคลื่อนที่ของชิ้นงาน | 10 มม. / วินาที - 25 มม. / วินาที |
| การสอบเทียบอุณหภูมิ | อุณหภูมิการสอบเทียบ: 960 °± 10 ° C ลวดร้อนด้วยความร้อนไฟฟ้า |
| เทอร์โมคัปเปิล: RS นำเข้าเกราะ 1 มม. นิกเกิลโครเมียม / นิกเกิล / นิกเกิลอลูมิเนียม K-Thermocouple ทนต่ออุณหภูมิ 1100 ° | |
| ฟอยล์สีเงิน: ความบริสุทธิ์ 99.8% พื้นที่: 2 ตร.ม. ความหนา 0.06 มม | |
| ถาด | ชั้นกระดาษไหม (12–30g / m³) ปิดทับบนแผ่นไม้สนหนา 10 มม. โดยมีระยะห่าง 200 ± 5 มม. ด้านล่างตัวอย่างทดสอบ |
| ห้องทดสอบ | > 0.5 ลูกบาศก์, ระยะห่างตัวอย่างจากด้านในกล่องมากกว่า 100 มม., พื้นหลังสีดำ, พื้นหลังสีดำ, ความสว่างพื้นหลัง≤ 20Lx พร้อมพัดลมดูดอากาศ |
| เวลาทดสอบ | 30 วินาที± 1 วินาที |
| กระบวนการทดสอบ | ตัวอย่างทดสอบขับเคลื่อนโดยรถยนต์และวิ่งอัตโนมัติรถจะกลับโดยอัตโนมัติหลังจากที่สายเรืองแสงเข้าสู่ตัวอย่างทดสอบขนาด 7 มม. |
| แสงสว่าง | จัดให้มีแสงสว่างในห้องทดสอบพร้อมการควบคุม |
| มิติ | 1100 * 550 * 1200 มม. 140 กก |
