| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | HH0805A |
| MOQ: | 1 ชุด |
| ความสามารถในการจําหน่าย: | 5 ชุดต่อเดือน |
อุปกรณ์ทดสอบ IP ระบบทดสอบการกันน้ำสำหรับ IPX1 ถึง IPX7 ชนิดเปิด
มาตรฐาน:
IEC 60529 องศาการป้องกันที่มาจากกล่องหุ้ม (รหัส IP) IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;
โคมไฟ IEC 60598-1 - ส่วนที่ 1: ข้อกำหนดทั่วไปและการทดสอบข้อ 9.2 การทดสอบฝุ่นวัตถุของแข็งและความชื้นเข้า
IEC 60335-1 ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไปข้อ 15 ความต้านทานความชื้น
ตัวอย่างการทดสอบ:
ส่วนใหญ่ใช้ในแสงสว่างเครื่องใช้ในครัวเรือนไฟฟ้าอุตสาหกรรมตู้สื่อสารชิ้นส่วนรถยนต์ปัญญาเคลื่อนที่และสาขาอื่น ๆ
โครงสร้างระบบ:

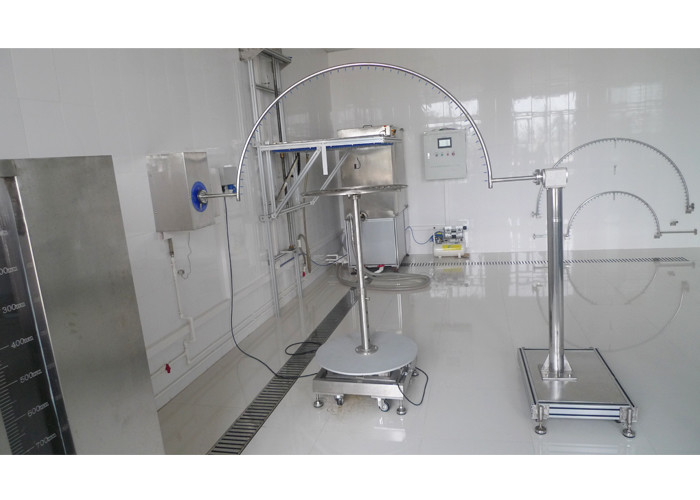

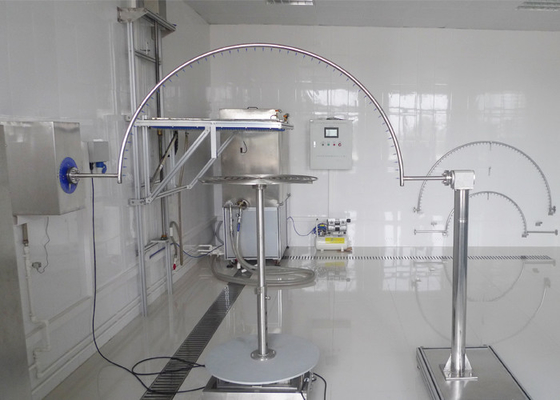

ระบบทดสอบการกันน้ำ IPX1 ถึง X7 ได้แก่ กล่องหยดสำหรับการทดสอบ IPX1 และ IPX2 ท่อสั่นและก หัวฉีดสเปรย์สำหรับการทดสอบ IPX3 และ IPX4 ก หัวฉีดสำหรับการทดสอบ IPX5 และ IPX6 ขนาดaΦ600มม จานเสียง, แหล่งจ่ายน้ำ (สำหรับการแช่ IPX7) และตู้ควบคุมไฟฟ้า

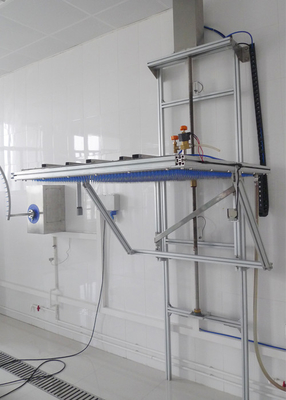

มีการติดตั้งและยึดกรอบทดสอบน้ำหยดในแนวตั้งบนผนังกล่องน้ำหยดถูกขับเคลื่อนขึ้นและลงโดยสกรูโซ่เพื่อให้เป็นไปตามข้อกำหนดความสูง 200 มม.นอกจากนี้ยังติดตั้งท่อสั่นไว้ที่ผนังและหมุนด้วยมอเตอร์
พารามิเตอร์:
| 1. กล่องหยดสำหรับการทดสอบ IPX1 และ IPX2 | |
| พื้นที่ทดสอบน้ำหยด |
1,000 × 600 มม. ปรับแต่งได้
|
| ความสูงของหยด | 200 มม. ปรับได้เซ็นเซอร์อินฟราเรดตรวจจับโดยอัตโนมัติเมื่อเข็มอยู่ที่จุดสูงสุดของตัวอย่าง 200 มม. กล่องหยดน้ำจะหยุดโดยอัตโนมัติ |
| อัตราการหยดน้ำ (การไหลของน้ำ) | 1 + 0.05 0 มม. / นาทีหรือ 3 + 0.05 0 มม. / นาทีสลับได้ใช้เทคโนโลยีปริมาณน้ำฝนที่ควบคุมด้วยระบบดิจิตอล |
| รูเข็ม | Φ0.4มม |
| ระยะห่างระหว่างหลุม | 20 มม |
| เวลาทดสอบ | 0-999.9 นาทีสามารถตั้งล่วงหน้าได้ |
| วิธีการติดตั้ง | ติดผนังหรือตั้งพื้น |
|

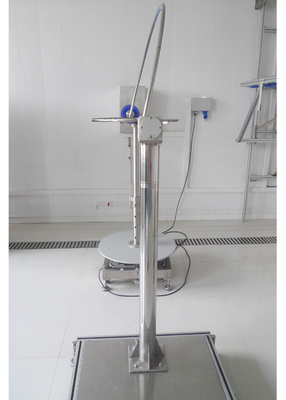

2. ท่อสั่นสำหรับการทดสอบ IPX3 และ IPX4 |
|
| รัศมีท่อสั่น |
การกำหนดค่ามาตรฐานคือ R600, R800 และ R1000, รัศมีอื่น ๆ R200, R400, R1200, R1400, R1600mm มีจำหน่ายทำจากสแตนเลส
|
| รูเข็ม | Φ0.4มม |
| รวมมุมสองหลุม | IPX3: 120 °;IPX4: 180 ° |
| มุมของลูกตุ้ม | IPX3: 120 ° (± 60 °);IPX4: 350 ° (± 175 °) |
| ความเร็วฝนตก |
IPX3: 4 วินาที / ครั้ง (2 × 120 °); IPX4: 12 วินาที / ครั้ง (2 × 350 °); |
| การไหลของน้ำ | ปรับได้ 1-10L / นาที |
| เวลาทดสอบ | 0.01S-99 ชั่วโมง 59 นาทีสามารถตั้งล่วงหน้าได้ |
|
3. หัวฉีดสเปรย์สำหรับการทดสอบ IPX3 และ IPX4
|
|
| พารามิเตอร์หัวฉีดสเปรย์ |
เส้นผ่านศูนย์กลางภายนอก: Ф102มม เส้นผ่านศูนย์กลางทรงกลม: SФ75.5มม 121 หลุมФ0.5มม. 1 รูตรงกลาง 1 วงใน 12 หลุมที่ระยะห่าง 30 ° วงนอก 4 วง 24 รูที่ระยะห่าง 15 ° การเคลื่อนย้ายโล่ - อลูมิเนียม หัวพ่น - ทองเหลือง |
| การไหลของน้ำ | 10L / นาที± 5% สามารถปรับมิเตอร์วัดการไหลได้ |
| ระดับความดัน | 50-150Kpa, ช่วงของมาตรวัดความดัน 0-0.25Mpa |
| 4. หัวฉีดเจ็ทสำหรับการทดสอบ IPX5 และ IPX6 | |
| เส้นผ่านศูนย์กลางหัวฉีด | IPX5: Φ6.3มม.IPX6: Φ12.5มม |
| การไหลของน้ำ | IPX5: 12.5 ± 0.625L / นาที;IPX6: 100 ± 5L / นาที |
| ระยะห่างจากหัวฉีดเจ็ทถึงกล่องหุ้ม | 2.5-3 ม |
| 5. เครื่องเล่นแผ่นเสียง | |
| เส้นผ่านศูนย์กลาง | มีให้เลือกΦ600mm, Φ800mmและ mm1000mm |
| ความเร็วในการหมุน | 1r / นาที |
| มุมเอียง | 15 ° |
| ทดสอบมุมการหมุน | 90 °หมุนต่อเนื่อง |
| ความจุแบริ่ง | ≤ 150 กก |
|
6. น้ำประปา (สำหรับการแช่ IPX7) และตู้ควบคุมไฟฟ้า
|
|
| ใช้ได้ |
(a) แหล่งจ่ายน้ำสำหรับการทดสอบการกันน้ำ IPX1 ~ IPX6 (b) การทดสอบการแช่น้ำ IPX7 (c) การกักเก็บน้ำสำหรับการทดสอบความแน่นของน้ำ IPX8 (d) การควบคุมอัตโนมัติสำหรับอุปกรณ์กันน้ำทั้งหมด |
| ถังเก็บน้ำ |
ใช้ได้กับการกักเก็บน้ำของการทดสอบการฉีดน้ำที่แข็งแกร่งของ IPX5 ~ IPX6, การฉีดน้ำของ IPX8, การแช่ IPX7 ปริมาตร: 1000L มิติ: L1000mmXW1000mmXH1000mm หน้าต่างสังเกตการณ์: หน้าต่างกระจกแกร่ง ขนาดหน้าต่างสังเกตการณ์: W200mmXH1250mm มาตรวัดความลึก: สแตนเลส ความสูงของมาตรวัดความลึก: 1300 มม. ความแม่นยำ 1 มม การควบคุมระดับของเหลว: สวิทช์ลอย + ท่อน้ำล้น |
| ตู้ควบคุม: |
การตรวจจับการไหล: การตอบสนองของสัญญาณการไหลผ่านมิเตอร์อิเล็กทรอนิกส์ การตั้งค่าการไหล: ตั้งค่าบนหน้าจอสัมผัส การตรวจจับอุณหภูมิ: PID ตัวควบคุม: PLC ฟังก์ชั่นการควบคุม: น้ำประปาอุณหภูมิคงที่น้ำไหลคงที่จ่ายน้ำแรงดันคงที่และการควบคุมเวลาทดสอบ ฟังก์ชั่นการป้องกัน: การป้องกันการรั่วไหล, การป้องกันการโอเวอร์โหลด, การป้องกันไฟฟ้าลัดวงจร |
| ตัวยึดยกอัตโนมัติแบบจุ่ม IPX7 |
ระยะยก: 0 ~ 1250 มม ขนาดตัวยึด: L1000mmXW1000mm น้ำหนักตัวยึด: 50 กก |
