| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | HJ0636C |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | T / T, L / C |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

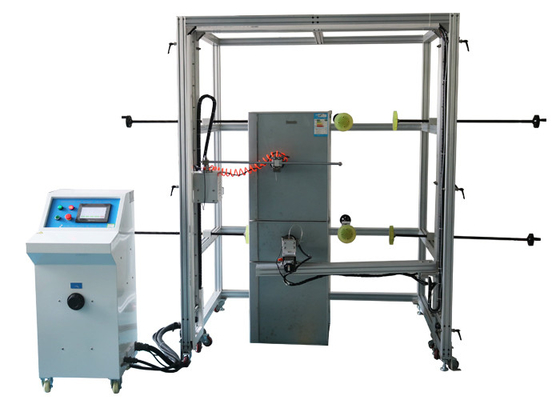

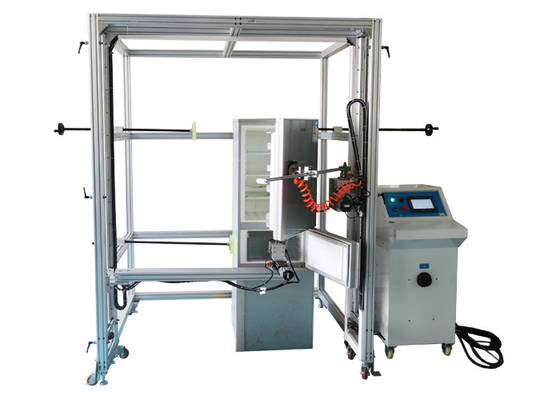

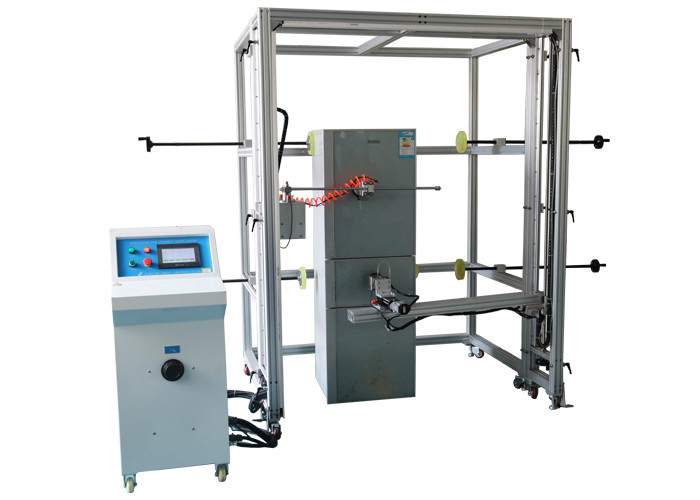

อุปกรณ์ทดสอบเครื่องใช้ในครัวเรือน เครื่องทดสอบความทนทานของประตูตู้เย็น
มาตรฐาน:
IEC 60335-2-24 'เครื่องใช้ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-24: ข้อกำหนดเฉพาะสำหรับเครื่องทำความเย็นเครื่องใช้ไอศกรีมและเครื่องทำน้ำแข็งข้อ 22.112
IEC 62552 'เครื่องทำความเย็นในครัวเรือน - ลักษณะและวิธีทดสอบ - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 11.2, ข้อ 11.3
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบความทนทานของประตูในตัวได้รับการออกแบบและผลิตขึ้นเป็นพิเศษตามมาตรฐาน IEC 60335-2-24 ข้อ 22.112, IEC 62552 ข้อ 11.2 ข้อ 11.3 และอื่น ๆ เหมาะสำหรับการทดสอบประตูตู้เย็นเป็นอุปกรณ์พิเศษสำหรับความทนทานและการทดสอบโครงสร้างของประตูตู้เย็น
อุปกรณ์นี้ใช้ระบบควบคุมอัจฉริยะ PLC ขั้นสูงหน้าจอสัมผัสอินเตอร์เฟซการทำงานแบบมนุษย์เพื่อให้การบันทึกและแสดงผลถูกต้องด้วยเวลาทดสอบที่ตั้งไว้ล่วงหน้าในการตรวจจับกระแสการควบคุมแรงดันไฟฟ้าและการแสดงผลความเร็วในการทดสอบจังหวะการทดสอบการตั้งค่าแรงดึงประตูเปิด / ปิดการแสดงเส้นโค้งชั่วคราวของแรงดึงการจัดเก็บข้อมูลการทดสอบและการสอบถามสัญญาณเตือนความผิดพลาดและฟังก์ชันอื่น ๆ โดยบันทึกข้อมูลว่าตัวอย่างทดสอบมีคุณสมบัติหรือไม่เป็นตัวเลือกแรกสำหรับสถาบันมาตรวิทยาและห้องปฏิบัติการขนาดใหญ่อุปกรณ์ทดสอบเครื่องใช้ในครัวเรือน
พารามิเตอร์ทางเทคนิค:
| ช่วงตัวอย่างการใช้หลักการโครงสร้างและสภาพแวดล้อมการใช้งาน | |
| ตัวอย่างและข้อ จำกัด | เครื่องทำความเย็น (ตู้เย็น) |
| วัตถุประสงค์ในการทดสอบ | ใช้สำหรับการทดสอบอายุการใช้งานของลูกโซ่หรือคำแนะนำสำหรับประตูตู้เย็นหรือลิ้นชักเพื่อตรวจสอบความน่าเชื่อถือของลูกโซ่ยังใช้เพื่อช่วยการทดสอบอื่น ๆ สำหรับการเปิดและปิดประตูซ้ำ ๆ เช่นการทดสอบการละลายน้ำแข็งและการทดสอบการรั่วไหลของสารทำความเย็น |

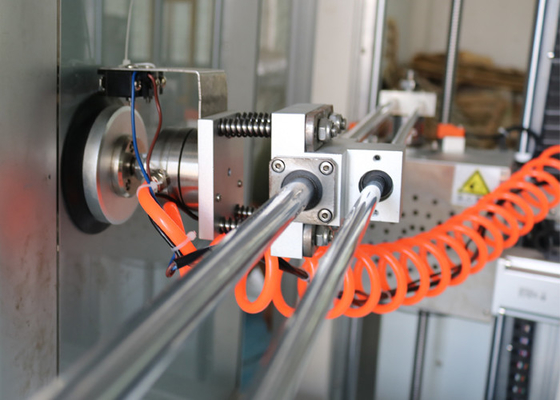

| หลักการทดสอบ | มอเตอร์ขับเคลื่อนหุ่นยนต์ขับประตูหรือฝาปิดที่ดูดโดยเครื่องดูดสูญญากาศเพื่อตอบสนองด้วยความเร็วที่กำหนดเพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์เชื่อมต่อ |
| โครงสร้าง |
อุปกรณ์แบ่งออกเป็นตู้ควบคุมไฟฟ้า (รวมถึงตัวควบคุมแรงดันไฟฟ้า) โครงและแขนหุ่นยนต์ ขนาด: 1500 × 1300 × 2200 (มม.) W × D × H น้ำหนัก: 140 กก |
| สภาพแวดล้อมการทำงาน |
แหล่งจ่ายไฟ: AC220V ± 10% / 50-60Hz กำลังไฟ: 6KW แหล่งอากาศ: 0.5-0.7MPa อากาศอัด สถานที่ใช้งาน: ความดันบรรยากาศ 80 ~ 106kpa;อุณหภูมิแวดล้อม 5 ～ 40 ° C;ความชื้นสัมพัทธ์ (20 ～ 80)% RH;ไม่มีการสั่นสะเทือนที่รุนแรงไม่มีการรบกวนทางแม่เหล็กไฟฟ้าไม่มีฝุ่นไม่มีก๊าซที่ระเบิดและกัดกร่อนการกระจายความร้อนที่ดี |
| ประสิทธิภาพ | |
| สถานีทดสอบ |
ตำแหน่งการทำงานของประตูหมุน สถานีปฏิบัติการลิ้นชัก |
| วิธีการควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะ PLC การทำงานของอินเทอร์เฟซระบบสัมผัสมนุษย์กับเครื่องจักรขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | ไดรฟ์เซอร์โวมอเตอร์ |
| วิธีการยึดตัวอย่าง | เครื่องดูดสูญญากาศ |
| เปิด / ปิดประตูความเร็ว |
Revolving Door Action: 0-360 ° / s (1.5m / s) สามารถตั้งค่าล่วงหน้าได้ การดำเนินการของลิ้นชัก: 0-100mm / s สามารถตั้งล่วงหน้าได้ |
| หมุนเปิดปิดประตูมุม | 0-90 °สามารถตั้งล่วงหน้าได้ |
| ระยะการเปิดประตูลิ้นชัก | 0-100 มม. สามารถตั้งล่วงหน้าได้ |
| เวลาทดสอบ | 0-999999 ครั้งสามารถตั้งล่วงหน้า |
| โหลดแรงดันไฟฟ้า | 0-250V ปรับได้ |
| ทดสอบไอเทมและขั้นตอนการประดิษฐ์ |
1. การทดสอบความทนทานของอุปกรณ์เชื่อมต่อประตูตู้เย็น กระบวนการ: เครื่องดูดสูญญากาศดูดประตูอัตโนมัติ ---- เปิดประตูไปยังมุมที่ตั้งไว้ล่วงหน้าด้วยความเร็วที่ตั้งไว้ล่วงหน้า (45 °) ---- ปิดประตูด้วยความเร็วที่ตั้งไว้ ---- เปิดและปิดประตูซ้ำ ๆ จนกว่าจะถึง เวลาทดสอบ 2. การทดสอบความทนทานของประตูลิ้นชักตู้เย็น กระบวนการ: เครื่องดูดสูญญากาศดูดประตูอัตโนมัติ ---- เปิดลิ้นชักไปยังระยะที่กำหนดไว้ล่วงหน้าด้วยความเร็วที่ตั้งไว้ (15-25 มม.) ---- ปิดลิ้นชักด้วยความเร็วที่ตั้งไว้ ---- เปิดและปิดลิ้นชักซ้ำ ๆ จนกว่าจะถึง เวลาทดสอบ |
| อุปกรณ์ป้องกันความปลอดภัย | |
| อำนาจ | ป้องกันการรั่วไหลเกินและป้องกันไฟฟ้าลัดวงจร |
| เครื่องยนต์ | เกินป้องกันไฟฟ้าลัดวงจร |
