| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | NF-1 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | 10 ชุด / เดือน |

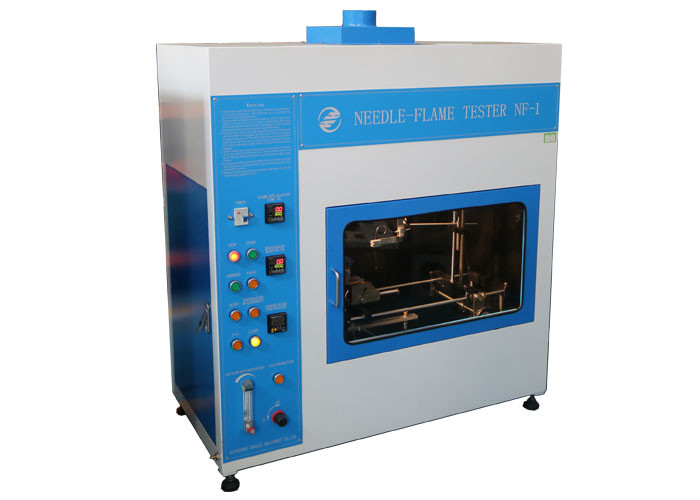

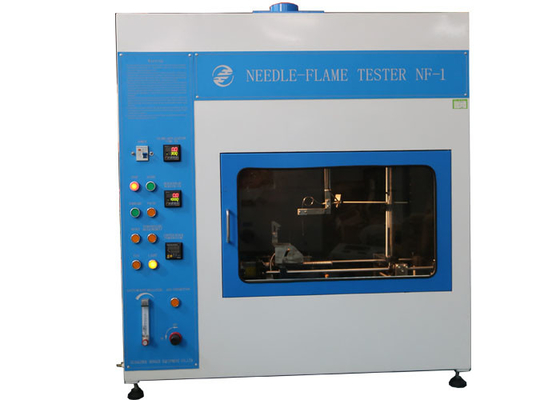

IEC60695-11-5 อุปกรณ์ทดสอบความไวไฟเครื่องทดสอบเปลวไฟพร้อมระบบควบคุมไฟฟ้าและการทำงานของปุ่ม
มาตรฐาน:
IEC 60695-11-5 การทดสอบอันตรายจากอัคคีภัย - ส่วนที่ 11-5: เปลวไฟทดสอบ - วิธีทดสอบเปลวไฟ - เครื่องมือการจัดเตรียมการทดสอบเชิงยืนยันและคำแนะนำ
คำอธิบายของเครื่องทดสอบ:

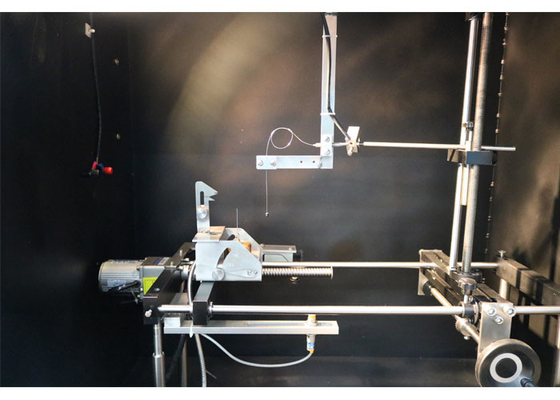

หัวเผาที่จะผลิตเปลวไฟทดสอบต้องประกอบด้วยท่อยาวอย่างน้อย 35 มม. เจาะ 0.5 มม. ± 0.1 มม. และเส้นผ่านศูนย์กลางภายนอกไม่เกิน 0.9 มม.
หัวเตามีก๊าซบิวเทนหรือโพรเพนที่มีความบริสุทธิ์อย่างน้อย 95%จะต้องไม่มีอากาศเข้าสู่ท่อหัวเผา
เมื่อแกนของหัวเผาอยู่ในตำแหน่งแนวตั้งแหล่งจ่ายก๊าซจะถูกปรับเพื่อให้ความยาวของเปลวไฟเท่ากับ 1 2 มม. ± 1 มม. เมื่อมองในแสงที่อ่อนลงเทียบกับพื้นหลังสีเข้ม (ดูรูปที่ 1 ก)เปลวไฟจะต้องได้รับการยืนยันโดยใช้เครื่องมือและขั้นตอนตามรายละเอียดในภาคผนวกกเวลาทดสอบสำหรับอุณหภูมิที่เพิ่มขึ้นจาก 1 00 ° C ± 5 ° C ถึง 700 ° C ± 3 ° C จะต้องเป็น 23.5 วินาที± 1.0 วินาที
ความสามารถในการดูดควันของห้องปฏิบัติการต้องมีปริมาตรภายในอย่างน้อย 0.5 ม3.ห้องต้องจัดให้มีสภาพแวดล้อมที่ปราศจากร่างในขณะที่ปล่อยให้มีการไหลเวียนของอากาศตามปกติเมื่อผ่านชิ้นงานทดสอบห้องจะอนุญาตให้สังเกตการทดสอบที่กำลังดำเนินอยู่พื้นผิวด้านในของผนังจะต้องมีสีเข้ม
เพื่อความปลอดภัยและความสะดวกเป็นที่พึงปรารถนาว่าโครงนี้ (ซึ่งสามารถปิดได้สนิท) จะต้องติดตั้งอุปกรณ์สกัดเช่นพัดลมดูดอากาศเพื่อกำจัดผลิตภัณฑ์จากการเผาไหม้ซึ่งอาจเป็นพิษอุปกรณ์สกัดจะต้องปิดในระหว่างการทดสอบและเปิดทันทีหลังจากทำการวัดเวลาแล้วอาจจำเป็นต้องใช้แดมเปอร์ปิดเชิงบวก
พารามิเตอร์:
| พารามิเตอร์ | NF-1 | NF-2 (หน้าจอสัมผัส) |
| แรงดันไฟฟ้าที่ใช้งานได้ | 220 โวลต์ / 50 เฮิร์ต | 220 โวลต์ / 50 เฮิร์ต |
| ควบคุมโหมดการทำงาน | การควบคุมไฟฟ้าการทำงานของปุ่ม | การควบคุม PLC การใช้งานหน้าจอสัมผัสสีขนาด 7 นิ้วพร้อมรีโมทคอนโทรลอินฟราเรด |
| เครื่องเผาไหม้ | เจาะด้านใน 0.5mm ± 0.1mm, OD ≤φ0.9mm, L ≥ 35mm สแตนเลส | |
| หมวดแก๊ส | ก๊าซบิวเทนหรือโพรเพนที่มีความบริสุทธิ์อย่างน้อย 95% (สามารถใช้ก๊าซที่มีน้ำหนักเบาบรรจุขวดได้) | |
| ความสูงของเปลวไฟ | ปรับได้ 12 ± 1 มม. (พร้อมมาตรวัดความสูงเปลวไฟ) | |
| ข้อกำหนดในการอุ่นไฟ | ตั้งแต่ 100 °± 5 ° C ถึง 700 °± 3 ° C เวลาสำหรับค่ามาตรฐานภายใน 23.5S ± 1S | |
| มุมการเผาไหม้ | เอียง 45 ° (ทดสอบ) หรือแนวตั้ง (เมื่อปรับความสูงของเปลวไฟ) | |
| ถาด | ชั้นกระดาษไหม (12 ~ 30g / m³) ปิดทับบนแผ่นไม้สนหนา 10 มม. โดยมีระยะห่าง 200 ± 5 มม. ด้านล่างตัวอย่างทดสอบ | |
| จับเวลา / การเผาไหม้อย่างต่อเนื่อง | 0-9999X0.1S | |
| ระยะการวัดอุณหภูมิ |
ระยะห่างระหว่างจุดศูนย์กลางด้านบนของเตากับตัวอย่างทดสอบ: 8 ± 1 มม |
|
| การสอบเทียบอุณหภูมิ |
หัวทองแดงวัดอุณหภูมิ: Φ4± 0.01 มม. น้ำหนัก: 0.58 ± 0.01g |
|
|
เทอร์โมคัปเปิลอุณหภูมิ: สายอลูมิเนียม Omega φ0.5เกราะนิกเกิล - โครเมียม / นิกเกิลดั้งเดิมของอเมริกา K-Thermocouple ทนต่ออุณหภูมิ 1100 ° |
||
| ระยะการวัดอุณหภูมิ: 6 ± 0.5 มม | ||
| การควบคุมปริมาณอากาศ | ความสูงของเปลวไฟสามารถปรับได้โดยการปรับมาตรวัดการไหล | |
| กระบวนการทดสอบ | ควบคุมอัตโนมัติไอเสียอิสระ | |
| แสงสว่าง | จัดให้มีแสงสว่างในห้องทดสอบพร้อมการควบคุม | |
| ห้องทดสอบและขนาด | > 0.5 คิวบ์พื้นหลังโยกอนสีดำพร้อมพัดลมดูดอากาศขนาด 1100 * 550 * 1200 มม. น้ำหนัก: 130 กก | |
