| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | Hwi-1 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | T/T, L/C |
| ความสามารถในการจําหน่าย: | 10 ชุด / เดือน |

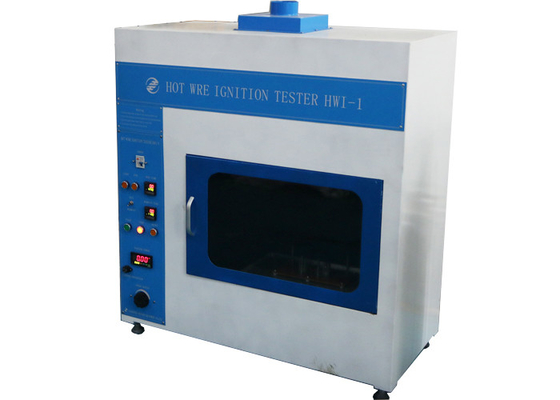

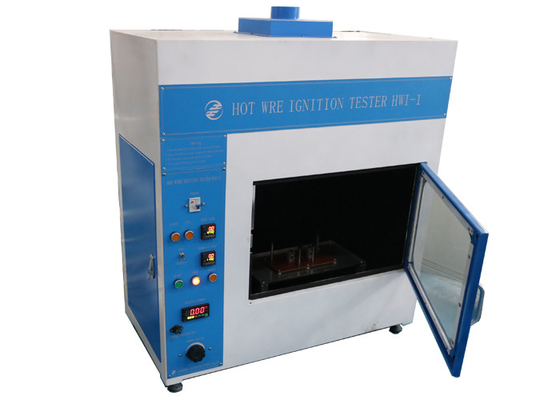

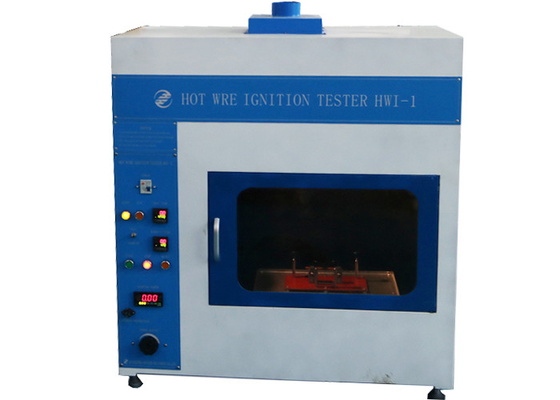

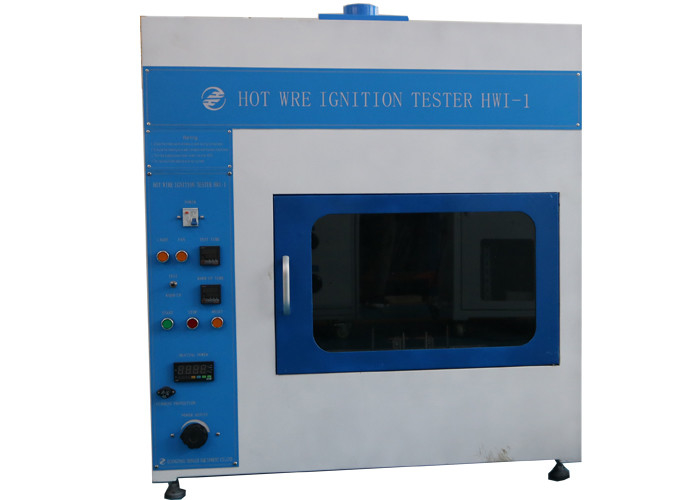

IEC60695-2-20 อุปกรณ์ทดสอบความไวไฟเครื่องทดสอบการจุดระเบิดด้วยลวดร้อนพร้อมระบบควบคุมไฟฟ้า
มาตรฐาน:
IEC60950-1 อุปกรณ์เทคโนโลยีสารสนเทศ - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไปภาคผนวกก. 4 การทดสอบการจุดระเบิดด้วยลวดร้อน
IEC60947-1 สวิตช์เกียร์และเกียร์ควบคุมแรงดันต่ำ - ส่วนที่ 1: กฎทั่วไปภาคผนวก M M.1 การทดสอบการจุดระเบิดด้วยลวดร้อน (HWI);
IEC60695-2-20 การทดสอบอันตรายจากไฟ - ส่วนที่ 2: วิธีการทดสอบโดยใช้ลวดเรืองแสง / ร้อน - ส่วนที่ 20: การทดสอบความสามารถในการจุดระเบิดของขดลวดลวดร้อนบนวัสดุ
คำอธิบายของเครื่องทดสอบ:
ต้องยึดตัวอย่างไว้ในฟิกซ์เจอร์ซึ่งจัดให้มีเสารองรับสองอันอยู่ห่างกัน 70 มม. เพื่อรองรับชิ้นงานทดสอบในตำแหน่งแนวนอนที่ความสูง 60 มม. เหนือก้นห้องตรงกึ่งกลางโดยประมาณของห้องทดสอบ (ดู รูปม. 1).
ความยาว NiCr-wire 250 มม. ± 5 มม. (นิกเกิล 80% โครเมียม 20% ปราศจากเหล็ก) เส้นผ่านศูนย์กลางประมาณ 0.5 มม. และมีความต้านทานความเย็นประมาณ 5.28 Ω / m และอัตราส่วนความยาวต่อมวล 580 ม. / จะใช้กก.ก่อนการทดสอบสายไฟจะต้องเชื่อมต่อด้วยความยาวตรงกับแหล่งจ่ายไฟแบบแปรผันซึ่งได้รับการปรับเพื่อให้เกิดการกระจายกำลัง 0.26 W / mm ในสายไฟเป็นระยะเวลา 8 วินาทีถึง 1 2 วินาที
หลังจากเย็นตัวแล้วให้พันลวดรอบตัวอย่างเพื่อสร้างห้ารอบที่สมบูรณ์โดยเว้นระยะห่าง 6.35 มม. ± 0.05 มม.ต้องใช้ฟิกซ์เจอร์ที่คดเคี้ยวซึ่งจะวางตำแหน่งลวดในส่วนกึ่งกลางของตัวอย่างอย่างสม่ำเสมอด้วยแรงคดเคี้ยว 5.4 N ± 0.02 N
ปลายสายจะต้องเชื่อมต่อกับแหล่งจ่ายไฟแบบแปรผัน
ความจุของวงจรจ่ายต้องเพียงพอที่จะรักษาความหนาแน่นของกำลังไฟฟ้าเชิงเส้น 48 Hz ถึง 62 Hz อย่างต่อเนื่องอย่างน้อย 0.31 W / mm ตลอดความยาวของสายฮีตเตอร์ที่หรือใกล้กับตัวประกอบกำลังเอกภาพความหนาแน่นไฟฟ้าของวงจรจ่ายที่ 60 A และ 1.5 V จะอยู่ที่ประมาณ 0.3 W / mmจะต้องสามารถปรับระดับพลังงานได้อย่างราบรื่นและต่อเนื่องและวัดพลังงานให้อยู่ภายใน± 2%
พารามิเตอร์:
| แรงดันไฟฟ้าที่ใช้งานได้ | 220 โวลต์ / 50 เฮิร์ต |
| ควบคุมโหมดการทำงาน | การควบคุมไฟฟ้าการทำงานของปุ่ม |
| ขดลวดความร้อน | ф0.5mm, Ni80 / Cr20, ความยาว: 250mm ± 5mm, ความต้านทานความเย็น5.28Ω / m |
| ระยะยึดที่หลอม | 250 มม |
| ระยะห่างและความสูงของตัวยึดชิ้นงาน | 70 มม. ความสูง: 60 มม. (ระยะห่างระหว่างพื้นผิวที่ยึดกับพื้นผิวถาด) |
| ความตึงของการพันลวดและระยะห่าง | 5.4N ± 0.05N, 6.35 มม. ± 05 มม. (ภายใน 31.5 มม. ± 0.5 มม. ขดลวด 5 รอบมาตรฐานแห่งชาติคือ 6 มม.) |
| เวลาและพลังงานในการหลอม | 8s-12s (สามารถตั้งค่าการแสดงผลดิจิตอล 1s-999.9s ได้), 0.26W / mm ± 4% (จอแสดงผลดิจิตอลสามารถปรับได้) |
| เวลาทดสอบและกำลัง | 120 วินาที (สามารถตั้งค่าการแสดงผลดิจิตอล 1s-999.9s ได้), 0.26W / mm ± 4% (จอแสดงผลดิจิตอลสามารถปรับได้) |
| ขนาดตัวอย่าง | L × W × H: (125 ± 5mm) × (13.0 ± 0.5mm) × (0.75 + 0.075 0mm, 1.5 + 0.15 0mm, 3 + 0.3 0mm) [มาตรฐานแห่งชาติคือ 0.75 ± 0.1 mm, 1.5 ± 0.1 mm, 3 ± 0.2 มม.] |
| กระบวนการทดสอบ | ควบคุมอัตโนมัติไอเสียอิสระ |
| แสงสว่าง | จัดให้มีแสงสว่างในห้องทดสอบพร้อมการควบคุม |
| ห้องทดสอบและมิติ | > 0.5³พื้นหลังสีดำด้านพร้อมพัดลมดูดอากาศขนาด: 1100 * 550 * 1200 มม. 130 กก |
