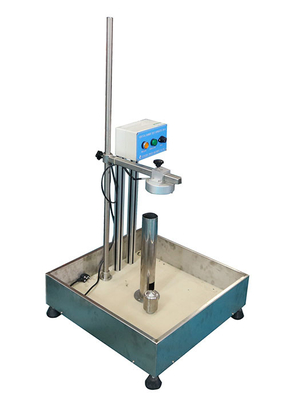

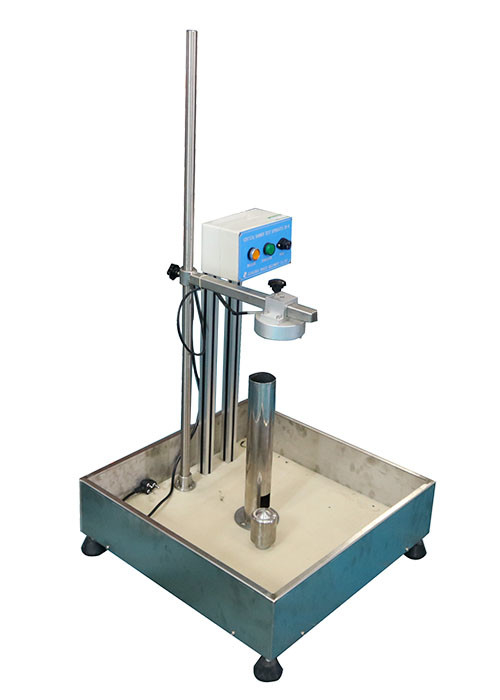

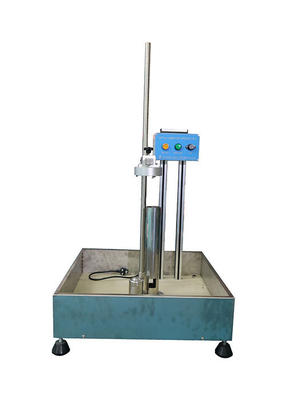

ค้อนแนวตั้ง 5J Striking Elements เครื่องทดสอบแรงกระแทก 220V

IEC60668-2-75 เครื่องทดสอบแรงกระแทกค้อนแนวตั้งรวมถึงองค์ประกอบที่โดดเด่น 5J ใช้งานง่าย

มาตรฐาน:

IEC 60668-2-75-2014 การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2-75: การทดสอบ - การทดสอบเอ๊ะ: การทดสอบค้อนข้อ 7 การทดสอบ Ehc: ค้อนแนวตั้ง

ใบสมัคร:

ใช้เพื่อทดสอบความแข็งแรงเชิงกลของเครื่องใช้ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายคลึงกัน

มาพร้อมกับค้อนกระแทกมาตรฐาน 5J

พารามิเตอร์:

ขั้นตอนการดำเนินการ:

1. เข้าถึงแหล่งจ่ายไฟ 220V, 50Hz ภายนอก

2. คลายสกรูยึดที่แขนรองรับเลื่อนแขนค้ำขึ้นและลงเพื่อเลื่อนแขนรองรับไปยังตำแหน่งที่สามารถวางท่อร้อยสายได้

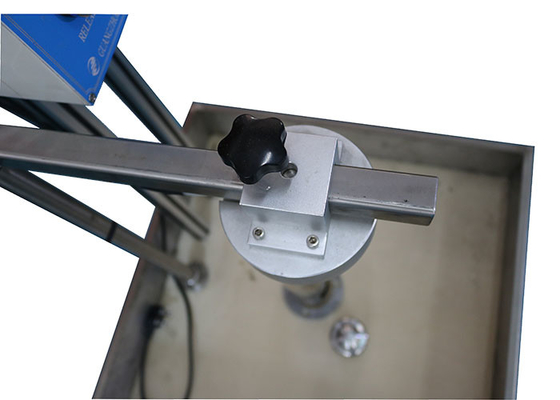

3. คลายสกรูยึดบนแผ่นแม่เหล็กไฟฟ้าเลื่อนแผ่นแม่เหล็กไฟฟ้าไปข้างหน้าและข้างหลังเพื่อให้ตำแหน่งของแม่เหล็กไฟฟ้าอยู่เหนือตัวอย่าง

4. วางค้อนที่ส่วนท้ายของแผ่นแม่เหล็กไฟฟ้ากด [ปล่อย] และไฟสีเหลืองจะสว่างขึ้นจากนั้นค้อนจะถูกดูดลงบนแผ่นแม่เหล็กไฟฟ้า

5. ติดตั้งท่อร้อยสายและวางตัวอย่างทดสอบไว้ใต้ท่อร้อยสายจากนั้นปรับความสูงของท่อร้อยสายโดยถอดแขนค้ำขึ้นหรือลงเพื่อให้ด้านล่างของท่อสัมผัสกับพื้นผิวของตัวอย่างทดสอบ

6. กด [RELEASE] อีกครั้งค้อนจะถูกปล่อยโดยอัตโนมัติตามท่อและส่งผลกระทบต่อตัวอย่างทดสอบ

หมายเหตุ: เมื่อทำการทดสอบแรงกระแทกครั้งต่อไปคุณจะต้องยกอุปกรณ์ยกขึ้นถอดค้อนกระแทกจากนั้นคลายเกลียวท่อร้อยสายติดตั้งค้อนใหม่แล้วขันสกรูในท่อทำซ้ำขั้นตอนข้างต้นเพื่อทำผล ทดสอบ.ตามแนวนอนให้ปรับสลักเกลียวและเลื่อนระยะไปข้างหน้าและข้างหลังของท่อร้อยสายหรือติดตั้งตัวอย่างใหม่เมื่อตัวอย่างได้รับผลกระทบที่จุดต่างๆ
