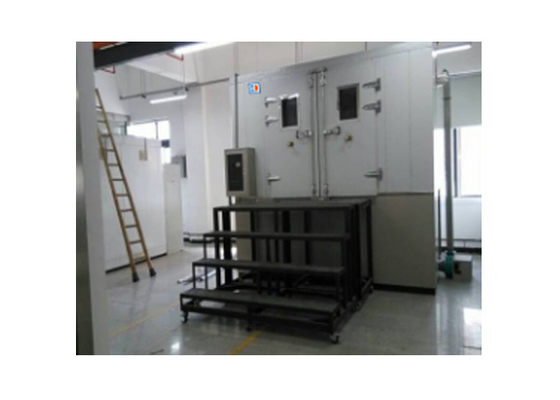

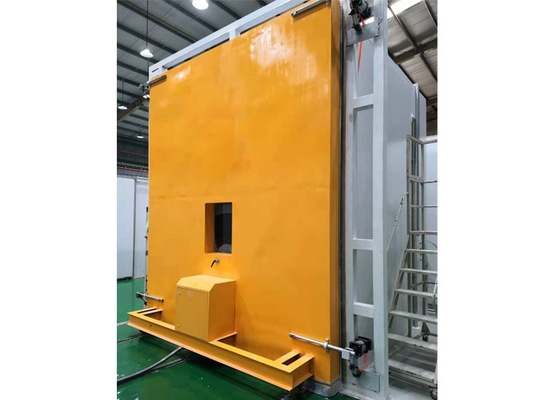

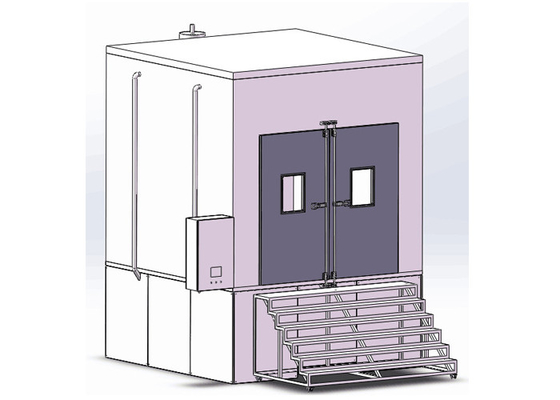

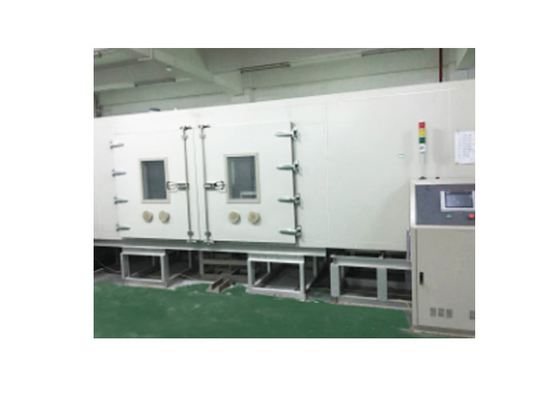

IEC60529 รูปที่ 2 อุปกรณ์ทดสอบ IP ห้องทดสอบทรายและฝุ่นสำหรับ IP5X IP6X Test Walk In-Type
| 1. ภาพรวมผลิตภัณฑ์ | |
| วัตถุประสงค์ | ห้องทดสอบกันฝุ่น / ทดสอบสามารถใช้กับการกันฝุ่นของชิ้นส่วนต่างๆรวมถึงหลอดไฟรถยนต์เครื่องมือฝาปิดกันฝุ่นไฟฟ้าระบบบังคับเลี้ยวล็อคประตูมอเตอร์ ฯลฯ |
| ลักษณะเฉพาะ |
ปฏิบัติตามการทดสอบความทนทานต่อฝุ่นของชิ้นส่วนรถยนต์ชิ้นส่วนไฟฟ้าและชิ้นส่วนอื่น ๆ การทดสอบการกันฝุ่นและการกันฝุ่นตามประเภทลอย ฝุ่นตาม jis-d-0270-f2 การตั้งค่าดิจิตอลใช้งานง่ายและบำรุงรักษา |
| ตรงตามมาตรฐาน | IEC60529 องศาการป้องกันที่มาจากเปลือกหุ้ม (รหัส IP) |
| น้ำหนักตัวอย่าง | น้ำหนักรวมน้อยกว่า 3T |
| 2. ข้อกำหนดของผลิตภัณฑ์ | |
| รูปแบบสินค้า | HH0810A |
| ขนาดสตูดิโอ | D4500mm × W2500mm × H3500mm (ปรับแต่งได้) |
| ปริมาณ | 40 ลบ.ม. |
| มิติขอบเขต |
D5000mm × W3200mm × H4550mm (นี่คือขนาดที่ตั้งไว้ล่วงหน้าขนาดจริงแตกต่างกันเล็กน้อยหากไซต์มีข้อ จำกัด โปรดอธิบายล่วงหน้า) |
| 3. ตัวชี้วัดทางเทคนิค | |
| ทดสอบสภาพแวดล้อม | อุณหภูมิแวดล้อมคือ + 10 ℃ความชื้นสัมพัทธ์≤ 85% ความดันบรรยากาศ: 86-106kpa |
| ทดสอบฝุ่น | แป้งฝุ่นแห้งซึ่งสามารถผ่านตะแกรง75μmและตะแกรงสี่เหลี่ยมขนาดเส้นผ่านศูนย์กลาง50μm |
| ความเข้มข้นของฝุ่น | 2 ～ 4kg / m3 (การใช้ฝุ่น) |
| ค่าอุณหภูมิที่อนุญาต | RT + 10 ℃ ～ 60 ℃ |
| วงจรควบคุมการเป่าฝุ่น | 1s ～ 99h (ปรับได้) |
| กำหนดเวลาทดสอบ | 1s ～ 999h (ปรับได้) |
| เวลาช็อก | 1S ～ 99H (ปรับได้) |
| ความเร็วในการไหลของอากาศ | จะต้องสามารถตรวจสอบให้แน่ใจว่าฝุ่นทดสอบตกลงบนตัวอย่างทดสอบอย่างสม่ำเสมอและช้าและค่าสูงสุดต้องไม่เกิน 2 เมตร / วินาที |
| 4. โครงสร้าง | |
| เค้าโครงโครงสร้าง | อุปกรณ์นี้ใช้วิธีการประกอบแผ่นจัดเก็บแบบวอล์กอินในสถานที่และรูปแบบโครงสร้างแบ่งออกเป็นโครงสร้างห้องระบบรวบรวมฝุ่นระบบเป่าฝุ่นระบบควบคุม ฯลฯ |
| ร่างกายในห้องปฏิบัติการ |
วัสดุคลังสินค้า: โฟมโพลียูรีเทนแข็งที่เป็นมิตรต่อสิ่งแวดล้อมและทนไฟที่มีความหนา 100 มม. ประกอบบนไซต์ วัสดุผนังด้านนอก: แผ่นเหล็กสีขาวขุ่น วัสดุผนังด้านใน: แผ่นสแตนเลส SUS304 การปิดผนึก: ข้อต่อถูกปิดผนึกด้วยซิลิก้าเจลแก้วที่นำเข้าซึ่งทนต่อการกัดกร่อนของน้ำมันซิลิกอน วัสดุฉนวนกันความร้อน: โฟมโพลียูรีเทนชนิดแข็งที่ทนไฟเป็นมิตรกับสิ่งแวดล้อมมีความหนาประมาณ 100 มม. ประสิทธิภาพของฉนวนกันความร้อนที่แข็งแกร่ง |
| ห้องด้านล่าง |
ที่ด้านล่างคือห้องยูนิตรวมถึงตะแกรงด้านล่างของตัวห้อง, รางนำสำหรับโหลด, ช่องเก็บฝุ่น, เครื่องสั่น, พัดลม, โครงเหล็กรางน้ำ ฯลฯ ความจุแบริ่ง: ความจุแบริ่งรวมที่ด้านล่าง＞ 3T |
| ประตู |
ประตู: ประตูบานพับคู่แบบแมนนวลขนาดของการเปิดประตูคือ 1800 × 2800 มม.แถบปิดผนึกประตูมีความทนทานต่ออายุที่แข็งแกร่งและความต้านทานความหนาแน่นของฝุ่น หน้าต่างสังเกตการณ์: ประตูแต่ละบานมีหน้าต่างสังเกตการณ์กระจกขนาดกว้างประมาณ 500 มม. ×สูง 650 มม.มีการติดตั้งเครื่องขูดฝุ่นแบบแมนนวลเพื่อสังเกตสถานการณ์การทดสอบของตัวอย่างในกล่อง |
| การติดตั้งไฟ | ติดตั้งหลอดป้องกันความชื้นและป้องกันการระเบิดสองชุดที่ด้านบนของห้องและสวิตช์จะถูกควบคุมที่แผงควบคุม |
| สมดุลความดัน | พอร์ตสมดุลแรงดันหนึ่งพอร์ตเพื่อป้องกันไม่ให้ความดันของช่องอากาศด้านบนสูงเกินไปและฝุ่นละอองไม่ให้รั่วไหลออกไป |
| 5. ระบบเก็บฝุ่นและเป่า | |
| ช่องทางเก็บฝุ่น | มีช่องเก็บฝุ่นรูปกรวยหกช่องที่ทำจากสแตนเลสสตีลซึ่งรวมตัวกันใกล้กับรูเป่าของกล่องด้านในเมื่อฝุ่นตกลงมาพร้อมกับเครื่องสั่นและช่องระบายฝุ่นเป็นระยะสามารถนำฝุ่นออกมาได้เมื่อหยุดเครื่อง . |
| เครื่องสั่น | เครื่องสั่นที่แข็งแกร่งเวลาและระยะเวลาในการสั่นสะเทือนที่ปรับได้ทำให้ฝุ่นที่ติดกับผนังด้านในตกลงไปที่ด้านล่างของกรวยทำให้ความเข้มข้นของฝุ่นสม่ำเสมอ |
| วิธีเป่าฝุ่น | ฝุ่นทรายในช่องเก็บฝุ่นจะถูกเป่าเข้าไปในห้องทดสอบผ่านเครื่องเป่าฝุ่นที่ช่องระบายอากาศด้านบนของห้องทดสอบสำหรับการทดสอบฝุ่นทราย |
| การกรองฝุ่น | แผ่นกรองฝุ่นที่มีความแม่นยำถุงกรองปรับสมดุลความดันภายในและภายนอกกล่อง |
| เครื่องเป่าฝุ่น | เพื่อให้เป็นไปตามข้อกำหนดในการเป่าฝุ่นของพื้นที่ทั้งหมดจึงมีการติดตั้งพัดลมแรงดันปานกลางกำลังสูง 6 ชุดพัดลมจะขับฝุ่นที่มีความเข้มข้นหนึ่งไปยังวัตถุทดสอบและทิศทางการไหลของอากาศจะขึ้นลง |
| การอบแห้งด้วยฝุ่น |
ติดตั้งวงแหวนทำความร้อนที่ด้านหน้าของท่อระบายฝุ่นเพื่อทำให้ฝุ่นแห้งและรีไซเคิล โหมดควบคุมเครื่องทำความร้อน: การปรับความกว้างพัลส์ช่วงเวลาที่เท่ากันโดยไม่ต้องสัมผัส, SSR (รีเลย์สถานะของแข็ง) |
| แผนผังของฝุ่นละออง |  |
| การลดความชื้นด้วยความร้อน | ใช้อุปกรณ์ทำความร้อนสแตนเลส 304 ความร้อนและลดความชื้นเพื่อให้ฝุ่นแห้ง |
| 6. ระบบควบคุม | |
| ตัวควบคุม |
ตัวควบคุม: LCD ขนาด 7 นิ้วตัวควบคุมโปรแกรมหน้าจอสัมผัส จอแสดงผล: ความละเอียดหน้าจอสี TFT จริง 800 × 600;แสดงอุณหภูมิความดันเวลาทดสอบ ฯลฯ โหมดการทำงาน: โหมดโปรแกรมและโหมดคงที่; ความจุโปรแกรม: 999 โปรแกรมแต่ละโปรแกรมมีสูงสุด 999 ขั้นตอนสามารถตั้งค่าได้ 999 รอบและสามารถเชื่อมโยงโปรแกรมได้ การตั้งค่าเวลา: ตั้งค่าโดยพลการภายใน 999h69m59s และควบคุมเวลาฝุ่นลอยเวลาสั่นสะเทือนและเวลาดูดฝุ่นแยกกัน ฟังก์ชั่นเสริม: มีฟังก์ชั่นการสนทนาระหว่างเครื่องจักรซึ่งสามารถขยายได้ผ่านอินเทอร์เฟซการสื่อสาร RS232 มาตรฐานเพื่อตรวจสอบอุปกรณ์จากระยะไกลอินเทอร์เฟซเครือข่ายเสริม (LAN) สัญญาณเตือนและสาเหตุข้อผิดพลาดฟังก์ชั่นป้องกันการปิดเครื่อง, ฟังก์ชั่นจับเวลา (เริ่มและหยุดอัตโนมัติ), การแสดงข้อผิดพลาดและฟังก์ชันการวินิจฉัยตัวเอง: คู่มือการแก้ไขปัญหาฉุกเฉิน, คู่มือการบำรุงรักษา; ฟังก์ชั่นการบันทึก: เวลาทดสอบการสะสมหน่วยความจำ; |
| การวัดอุณหภูมิ | ความต้านทาน Pt100 Platinum |
| ตัวกระตุ้นไฟฟ้า | ส่วนประกอบไฟฟ้าเช่นรีเลย์และคอนแทคต้องเป็นแบรนด์ที่นำเข้าเช่น Schneider และ OMRON หรือแบรนด์ในประเทศที่มีชื่อเสียงเพื่อให้แน่ใจว่าการทำงานที่เชื่อถือได้และรับประกันอายุการใช้งาน |
| 7. การกำหนดค่าอื่น ๆ | |
| อุปกรณ์ดูดฝุ่น |
อุปกรณ์ดูดฝุ่นอิสระ 2 ชุดอัตราการไหลสูงสุดประมาณ 1 ลิตร / นาทีและความดันที่ปรับได้คืออย่างน้อย 2KPa รวมถึงมาตรวัดความดันปั๊มสุญญากาศกรองอากาศควบคุมแรงดันสามเท่าท่อต่อ (ต่อด้วยหัวดูดอากาศ 3 ชุด) ระดับสุญญากาศ: 2KPa (20mbar) |
| หลุมทดสอบ | มีรูทดสอบ ￠ 50 มม. สองชุดรวมทั้งปลั๊กซิลิก้าเจลหนึ่งชุดที่มีความต้านทานการกัดกร่อนสูงและความหนาแน่นของฝุ่นเพื่อความสะดวกของผู้ใช้ในการเปิดตัวอย่างทดสอบ |
| เบ้า | เต้ารับกันฝุ่น (เฟสเดียว 220V / 10kW) 1 ชุด (สามเฟส 380V / 60kW) 1 ชุด (รวมการเข้าถึงแหล่งจ่ายไฟการควบคุมอิสระ) |
| อะไหล่สำรอง | แป้งฝุ่นขนาดอนุภาค <75um 20 กก. 5 ถุง |
| ขั้นตอน | ติดตั้งชุดขั้นตอนที่เคลื่อนย้ายได้ซึ่งทำจากโลหะเพื่ออำนวยความสะดวกให้บุคลากรเข้าถึงห้องปฏิบัติการ |
| 8. อุปกรณ์ป้องกันความปลอดภัย | |
| ความปลอดภัยของอุปกรณ์ |
ไฟเกิน, การป้องกันไฟฟ้าลัดวงจร, การป้องกันสายดิน, การป้องกันแรงดันไฟฟ้า แจ้งเตือนการป้องกันการสูญเสียเฟสมอเตอร์และสัญญาณเตือน |
| 9. เงื่อนไขการบริการ (ผู้ใช้จะต้องรับประกันเงื่อนไขต่อไปนี้และทำการเชื่อมต่อให้เสร็จสมบูรณ์) | |
| ไซต์การติดตั้ง |
พื้นของอาคารชั้นหนึ่งราบเรียบและความเอียงของตำแหน่งติดตั้งอุปกรณ์ไม่เกิน 1 ° ความสามารถในการรับน้ำหนักพื้นไม่น้อยกว่า 2500 กก. / ตร.ม. พื้นที่ระบายอากาศได้ดีพร้อมระบบระบายน้ำ ไม่มีการสั่นสะเทือนอย่างรุนแรงรอบ ๆ อุปกรณ์ ไม่มีสนามแม่เหล็กไฟฟ้าแรงสูงรอบ ๆ อุปกรณ์ ไม่มีสารไวไฟระเบิดกัดกร่อนและฝุ่นรอบ ๆ อุปกรณ์ การใช้งานที่เหมาะสมและพื้นที่บำรุงรักษารอบ ๆ อุปกรณ์ |
| ฟิลด์ | การติดตั้งในร่ม |
| สภาพแวดล้อม |
อุณหภูมิ: 10 ℃ ~ 35 ℃ ความชื้นสัมพัทธ์: ≤ 85% ความดันอากาศ: 86kpa ～ 106kpa |
| ข้อกำหนดแหล่งจ่ายไฟ |
แรงดันไฟฟ้าและความถี่: AC380V ± 10% 50Hz ± 10% สามเฟสสี่สาย + สายกราวด์ป้องกัน ความต้านทานดินของสายดินป้องกันน้อยกว่า 4 Ω สวิตช์เปิด / ปิด: ผู้ใช้จะต้องกำหนดค่าสวิตช์อากาศหรือสวิตช์ไฟที่มีความจุที่สอดคล้องกันสำหรับอุปกรณ์ที่สถานที่ติดตั้งและต้องใช้สวิตช์แยกกันสำหรับอุปกรณ์ห้ามใช้สวิตช์มีดหรือปลั๊กไฟสวิตช์อยู่ห่างจากอุปกรณ์ไม่เกิน 2 เมตร ความจุไฟฟ้า: กำหนดค่าตามกำลังไฟที่ติดตั้งประมาณ 15kw |
| ข้อกำหนดสภาพแวดล้อมการจัดเก็บ | เมื่ออุปกรณ์ไม่ทำงานอุณหภูมิโดยรอบจะต้องอยู่ที่ 0 ℃ ~ + 45 ℃และผึ่งไว้ให้แห้ง |
