| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | HC9904 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | 20 ชุด / เดือน |

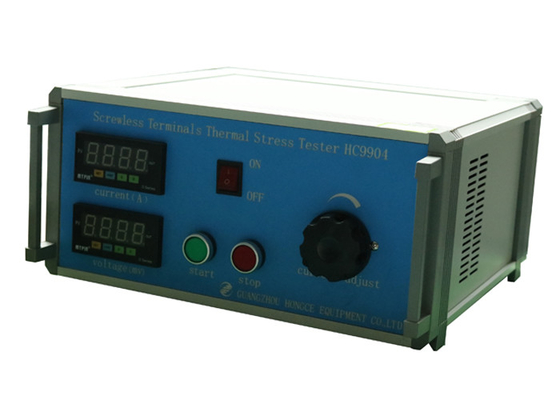

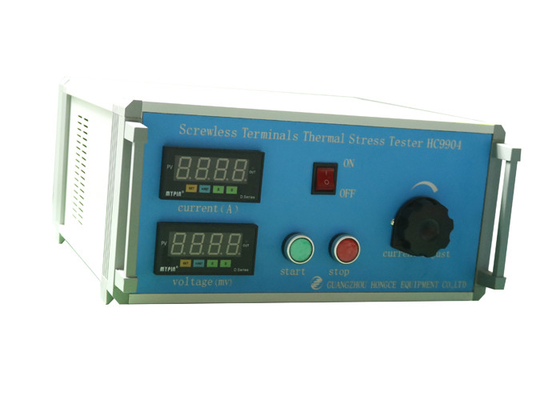

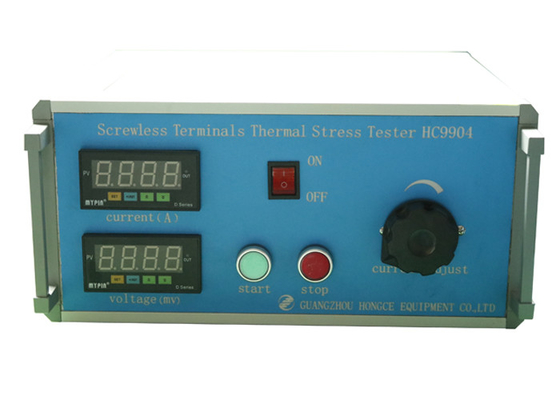

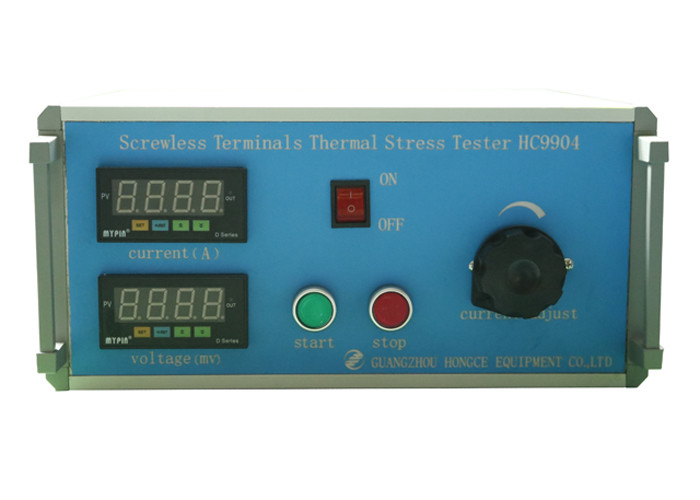

เสียบอุปกรณ์ทดสอบซ็อกเก็ต สเทอร์มินัลแบบไม่มีลูกเรือเครื่องทดสอบความเครียดความร้อน IEC 60884-1
มาตรฐาน:
IEC 60884-1 2013 'ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายคลึงกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 12.3.11
ใบสมัคร:
ขั้วต่อแบบไม่มีเกลียวจะต้องทนต่อความเครียดทางไฟฟ้าและความร้อนที่เกิดขึ้นในการใช้งานปกติ
อุปกรณ์นี้ใช้เพื่อตรวจสอบว่าขั้วต่อแบบไม่ใช้สกรูสามารถทนต่อความเครียดทางไฟฟ้าและความร้อนที่เกิดขึ้นในการใช้งานปกติได้หรือไม่ เสียบอุปกรณ์ทดสอบซ็อกเก็ต
ตัวอย่างการทดสอบ:
ขั้วเกลียว เสียบอุปกรณ์ทดสอบซ็อกเก็ต
ลักษณะเฉพาะ:
การโหลดขั้วต่อแบบไม่ใช้สกรูเป็นเวลา 1 ชม. ด้วยกระแสสลับตามที่ระบุไว้ในตารางที่ 10 และการเชื่อมต่อตัวนำของแข็งที่แข็งยาว 1 ม. โดยมีพื้นที่หน้าตัดเล็กน้อยตามที่ระบุไว้ในตารางเดียวกันจากนั้นวัดแรงดันไฟฟ้าตก
ตารางที่ 10- กระแสทดสอบสำหรับการตรวจสอบความเค้นทางไฟฟ้าและความร้อนในการใช้งานปกติสำหรับขั้วต่อแบบไม่ใช้สกรู
|
จัดอันดับในปัจจุบัน ก |
ทดสอบปัจจุบัน ก |
พื้นที่หน้าตัดที่กำหนดของตัวนำ มม2 |
|
10 และ 13 16 |
17.5 22 |
1.5 2.5 |
| หมายเหตุสำหรับเต้ารับที่มีกระแสไฟฟ้าต่ำกว่า 10 A กระแสทดสอบจะถูกกำหนดตามสัดส่วนและพื้นที่หน้าตัดของตัวนำคือ 1.5 มม. 2 . | ||
พารามิเตอร์:
| รอบการทดสอบ | 192 รอบการไหลของกระแสเป็นเวลา 30 นาทีไม่มีกระแสไหลเป็นเวลา 30 นาที |
| แหล่งจ่ายไฟ | AC220V 5A 50 เฮิร์ต |
| ทดสอบปัจจุบัน | AC 1 ~ 99.9A ± (3% ± 1A) |
| การวัดแรงดันตก | 0 ~ 199.9 ± (3% ± 1mv) |
