| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | HC9926 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | 20 ชุด / เดือน |

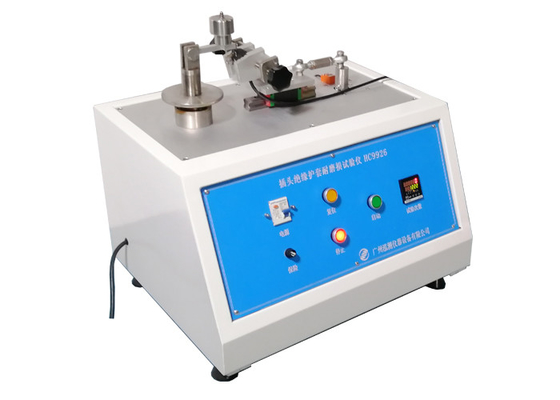

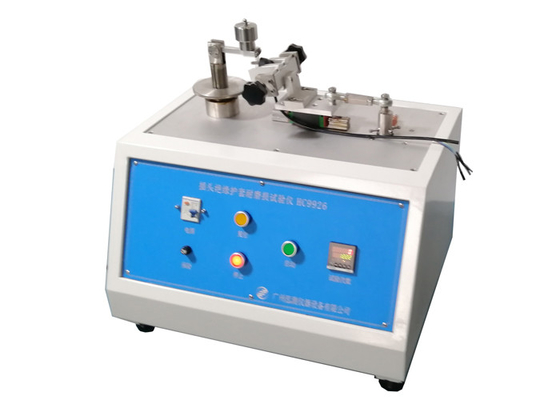

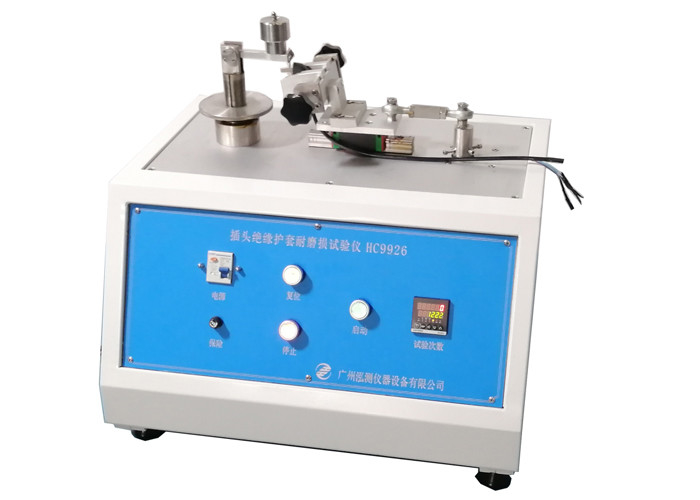

เสียบอุปกรณ์ทดสอบซ็อกเก็ต ปลอกหุ้มฉนวนของเครื่องทดสอบการขัดถูของปลั๊กพิน
มาตรฐาน:
IEC 60884-1 2013 'ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายคลึงกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 24.7
คำอธิบายมาตรฐาน:
หมุดเสียบที่มาพร้อมปลอกหุ้มฉนวนต้องผ่านการทดสอบต่อไปนี้โดยใช้อุปกรณ์ดังแสดงในรูปที่ 28
เครื่องมือทดสอบประกอบด้วยลำแสงที่ทิ้งในแนวนอนซึ่งหมุนอยู่ที่จุดศูนย์กลางลวดเหล็กความยาวสั้น ๆ เส้นผ่านศูนย์กลาง 1 มม. และงอเป็นรูปตัวยูฐานของตัว U ตรงยึดอย่างแน่นหนาที่ปลายทั้งสองข้างเข้ากับปลายด้านหนึ่งของคานเพื่อให้ส่วนตรงยื่นออกมาด้านล่าง คานและขนานกับแกนของเดือยคาน
ปลั๊กจะถูกยึดโดยแคลมป์ที่เหมาะสมในตำแหน่งที่ส่วนตรงของลวดเหล็กวางอยู่บนขาปลั๊กโดยตั้งฉากกับมันหมุดจะลาดลงทำมุม 10 °กับแนวนอน
คานถูกโหลดเพื่อให้ลวดออกแรง 4 N บนพิน
ปลั๊กถูกย้ายไปข้างหลังและไปข้างหน้าในแนวนอนในแนวระนาบของแกนของคานเพื่อให้ลวดถูไปตามพินความยาวของพินที่ถูกขูดออกจะอยู่ที่ประมาณ 9 มม. ซึ่งยาวประมาณ 7 มม.จำนวนการเคลื่อนไหวคือ 20,000 (10,000 ในแต่ละทิศทาง) และอัตราการเคลื่อนไหว 30 ครั้งต่อนาที
การทดสอบทำที่พินเดียวของแต่ละชิ้นงาน
ใบสมัคร:
อุปกรณ์นี้ใช้สำหรับทดสอบความต้านทานการขัดถูของปลอกฉนวนของหมุดปลั๊ก
ตัวอย่างการทดสอบ:
ปลอกหุ้มฉนวนของหมุดปลั๊กเสียบอุปกรณ์ทดสอบซ็อกเก็ต
ลักษณะเฉพาะ:
อุปกรณ์ประกอบด้วยตำแหน่งแนวนอนของลำแสงและการเคลื่อนที่เชิงเส้นของเบาะนั่งซึ่งปลายลำแสงจะมีลวดเหล็กสั้นขนาดเส้นผ่านศูนย์กลาง 1 มม. โค้งงอเป็นหัวรูปตัวยู (รูปตัว U ของแนวตั้งสองแนวบนคาน), ลวด U - รูปด้านล่างเป็นส่วนเชิงเส้น 6 มม.บีบอัดชายเสื้อ 6 มม. บนปลอกฉนวนของปลั๊กมอเตอร์จะขับเคลื่อนที่ยึดสลักเกลียวติดตั้งเพื่อทำการเคลื่อนที่แบบลูกสูบไปมาและทำการทดสอบการขัดถูกับปลอกฉนวนของหมุดปลั๊ก
พารามิเตอร์:
| แหล่งจ่ายไฟ | AC220V 50 เฮิร์ต (เสียบปลั๊กอุปกรณ์ทดสอบ) |
| สถานี | สถานีเดียว |
| เวลาทดสอบ | 1 ~ 999999 ตั้งไว้ล่วงหน้า |
| อัตราการขัด | 30 การเคลื่อนไหวต่อนาที |
| โหลด | 4 น |
| โรคหลอดเลือดสมอง | 9 มม. ประมาณ 7 มม. รอยขีดข่วนบนปลอกฉนวน |
| ลวดเหล็ก | เส้นผ่านศูนย์กลาง 1 มม. ความยาวที่มีประสิทธิภาพ 6 มม |
