| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | HH0819 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | T / T, L / C |
| ความสามารถในการจําหน่าย: | 5 ชุดต่อเดือน |

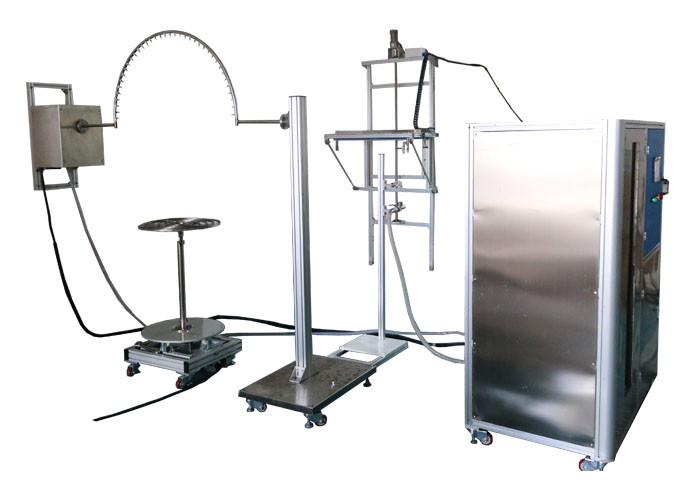

ISO20653 การทดสอบอุปกรณ์ทดสอบชิ้นส่วนยานยนต์เพื่อการป้องกันน้ำเข้า
มาตรฐาน:
ระดับการป้องกัน IEC60529 จากเปลือกหุ้ม (รหัส IP) ของ IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;
DIN40050-9 ระดับการป้องกัน IP ที่มาจากเปลือกสำหรับอุปกรณ์ไฟฟ้าในยานพาหนะบนท้องถนนเพื่อปกป้องอุปกรณ์ไฟฟ้าภายในกล่องหุ้มจากผลกระทบของสิ่งแปลกปลอมที่เป็นของแข็งรวมทั้งฝุ่น (การป้องกันสิ่งแปลกปลอม) การปกป้องอุปกรณ์ไฟฟ้าภายใน สิ่งที่แนบมากับผลกระทบของน้ำเข้า (ป้องกันน้ำ);
ISO 20653-2013 ยานพาหนะบนท้องถนน - ระดับการป้องกัน (รหัส IP) - การป้องกันอุปกรณ์ไฟฟ้าจากสิ่งแปลกปลอมน้ำและการเข้าถึงรูปที่ 3- การตั้งค่าการทดสอบเพื่อระบุการป้องกันน้ำหยดในแนวตั้ง (อุปกรณ์น้ำหยด);ระดับการป้องกันน้ำ 1 และ 2 รูปที่ 4 - การตั้งค่าการทดสอบเพื่อพิจารณาการป้องกันน้ำกระเซ็นและละอองน้ำ (ท่อหมุน)ระดับการป้องกันน้ำ 3, 4 และ 4K รูปที่ 5 - การตั้งค่าการทดสอบด้วยตนเองสำหรับการระบุการป้องกันน้ำกระเซ็นและละอองน้ำ (ท่อฝักบัว)ระดับการป้องกันน้ำ 3 และ 4 รูปที่ 6 - หัวฉีดสำหรับกำหนดการป้องกันน้ำความเร็วสูงระดับการป้องกันน้ำ 5, 6 และ 6K
ใบสมัคร:
ระบบทดสอบการกันน้ำสำหรับยานพาหนะบนท้องถนน - ระดับการป้องกัน (รหัส IP) - การป้องกันอุปกรณ์ไฟฟ้าจากน้ำ อุปกรณ์ทดสอบชิ้นส่วนรถยนต์
พารามิเตอร์:
|

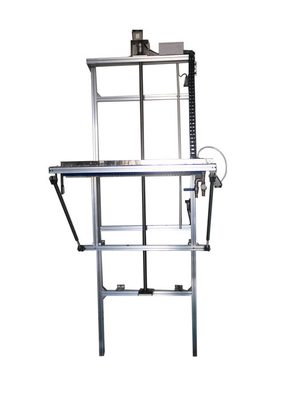

1. หยดน้ำสำหรับองค์ประกอบรหัสที่สอง 1 (แนวตั้ง) และ 2 (สิ่งที่แนบมาเอียง 15 °) |
|
| พื้นที่ทดสอบน้ำหยด | 1,000 × 600 มม. ปรับแต่งได้ อุปกรณ์ทดสอบชิ้นส่วนรถยนต์ |
| ความสูงของหยด | 200 มม. ปรับได้เซ็นเซอร์อินฟราเรดตรวจจับโดยอัตโนมัติเมื่อเข็มอยู่ที่จุดสูงสุดของตัวอย่าง 200 มม. กล่องหยดน้ำจะหยุดโดยอัตโนมัติ |
| อัตราการหยดน้ำ (การไหลของน้ำ) | 1 + 0.05 0 มม. / นาทีหรือ 3 + 0.05 0 มม. / นาทีสลับได้ใช้เทคโนโลยีปริมาณน้ำฝนที่ควบคุมด้วยระบบดิจิตอล |
| รูเข็ม | Φ0.4มม |
| ระยะห่างระหว่างหลุม | 20 มม |
| เวลาทดสอบ | 0-999.9 นาทีสามารถตั้งล่วงหน้าได้ |
| วิธีการติดตั้ง | แบบติดผนังหรือแบบตั้งพื้น |

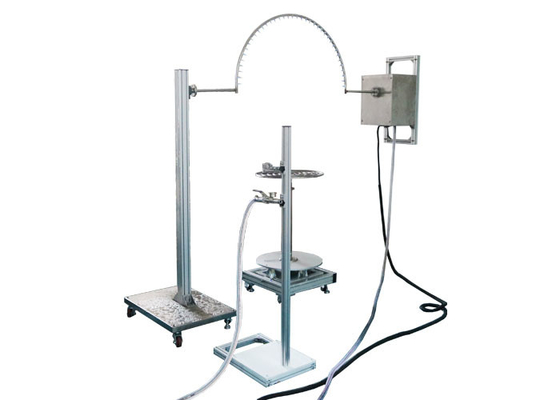

| 2. สเปรย์น้ำและสำหรับน้ำกระเซ็นองค์ประกอบรหัสที่สอง 3 และ 4 (ท่อหมุน) | |
| รัศมีท่อสั่น |
การกำหนดค่ามาตรฐานคือ R600, R800 และ R1000 มีรัศมีอื่น ๆ R200, R400, R1200, R1400, R1600mm ทำจากสแตนเลส |
| รูเข็ม | Φ0.4มม |
| รวมมุมสองรู | IPX3: 120 °;IPX4: 180 ° |
| มุมของลูกตุ้ม | IPX3: 120 ° (± 60 °);IPX4: 350 ° (± 175 °) |
| ความเร็วฝนตก |
IPX3: 4 วินาที / ครั้ง (2 × 120 °); IPX4: 12 วินาที / ครั้ง (2 × 350 °); |
| การไหลของน้ำ | ปรับได้ 1-10L / นาที |
| เวลาทดสอบ | 0.01S-99 ชั่วโมง 59 นาทีสามารถตั้งล่วงหน้าได้ |
| 3. สเปรย์น้ำและน้ำกระเซ็นสำหรับองค์ประกอบรหัสที่สอง 3 และ 4 (ท่อฝักบัว) | |
| พารามิเตอร์หัวฉีดสเปรย์ |
เส้นผ่านศูนย์กลางภายนอก: Ф102มม เส้นผ่านศูนย์กลางทรงกลม: SФ75.5มม 121 หลุมФ0.5มม. 1 รูตรงกลาง 1 วงใน 12 หลุมที่ระยะห่าง 30 ° วงนอก 4 วง 24 รูที่ระยะห่าง 15 ° การเคลื่อนย้ายโล่ - อลูมิเนียม หัวพ่น - ทองเหลือง |
| การไหลของน้ำ | 10L / นาที± 5% สามารถปรับมิเตอร์วัดการไหลได้ |
| ระดับความดัน | 50-150Kpa, ช่วงของมาตรวัดความดัน 0-0.25Mpa |
| 4. น้ำความเร็วสูงสำหรับองค์ประกอบรหัสที่สอง 5 และ 6 | |
| เส้นผ่านศูนย์กลางหัวฉีด | IPX5: Φ6.3มม.IPX6: Φ12.5มม |
| การไหลของน้ำ | IPX5: 12.5 ± 0.625L / นาที;IPX6: 100 ± 5L / นาที |
| ระยะห่างจากหัวฉีดเจ็ทถึงกล่องหุ้ม | 2.5-3 ม |
| 5. เครื่องเล่นแผ่นเสียง | |
| เส้นผ่านศูนย์กลาง | มีให้เลือกΦ600mm, Φ800mmและ mm1000mm |
| ความเร็วในการหมุน | 1r / นาที |
| มุมเอียง | 15 ° |
| ทดสอบมุมการหมุน | 90 °หมุนต่อเนื่อง |
| ความจุแบริ่ง | ≤ 150 กก |
| 6. น้ำประปา (สำหรับองค์ประกอบรหัสที่สอง 7 การแช่ในน้ำชั่วคราว) และตู้ควบคุมไฟฟ้า | |
| ใช้ได้ |
(a) แหล่งจ่ายน้ำสำหรับการทดสอบการกันน้ำ IPX1 ~ IPX6 (b) การทดสอบการแช่น้ำ IPX7 (c) การควบคุมอัตโนมัติสำหรับอุปกรณ์กันน้ำทั้งหมด |

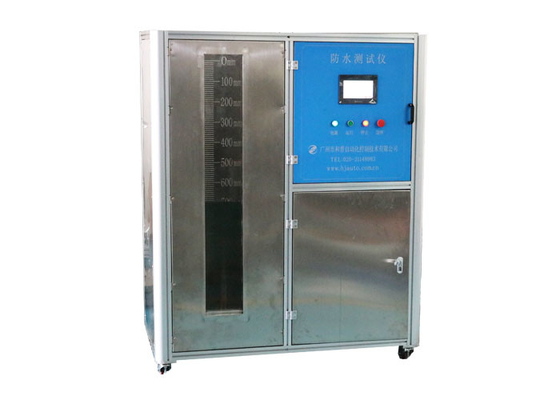

| ถังเก็บน้ำ |
ใช้ได้กับการกักเก็บน้ำของการทดสอบการฉีดน้ำที่แข็งแกร่งของ IPX5 ~ IPX6 การฉีดน้ำของการแช่ IPX7 ปริมาตร: 1000L มิติ: L1000mmXW1000mmXH1000mm หน้าต่างสังเกตการณ์: หน้าต่างกระจกแกร่ง ขนาดหน้าต่างสังเกตการณ์: W200mmXH1250mm มาตรวัดความลึก: สแตนเลส ความสูงของมาตรวัดความลึก: 1300 มม. ความแม่นยำ 1 มม การควบคุมระดับของเหลว: สวิทช์ลอย + ท่อน้ำล้น |
| ตู้ควบคุม: |
การตรวจจับการไหล: การตอบสนองของสัญญาณการไหลผ่านมิเตอร์อิเล็กทรอนิกส์ การตั้งค่าการไหล: ตั้งค่าบนหน้าจอสัมผัส การตรวจจับอุณหภูมิ: PID ตัวควบคุม: PLC ฟังก์ชั่นการควบคุม: น้ำประปาอุณหภูมิคงที่น้ำไหลคงที่จ่ายน้ำแรงดันคงที่และการควบคุมเวลาทดสอบ ฟังก์ชั่นการป้องกัน: การป้องกันการรั่วไหลการป้องกันการโอเวอร์โหลดการป้องกันไฟฟ้าลัดวงจร |
