| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | HO6508 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | T / T, L / C |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

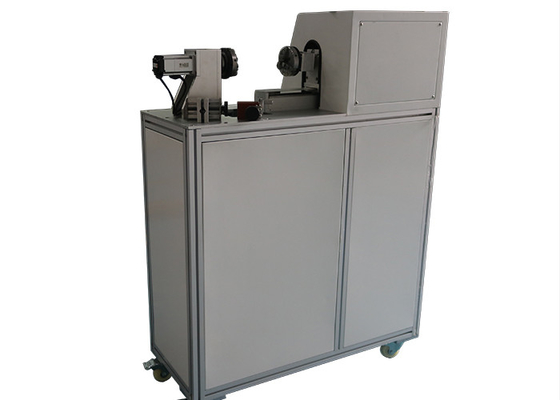

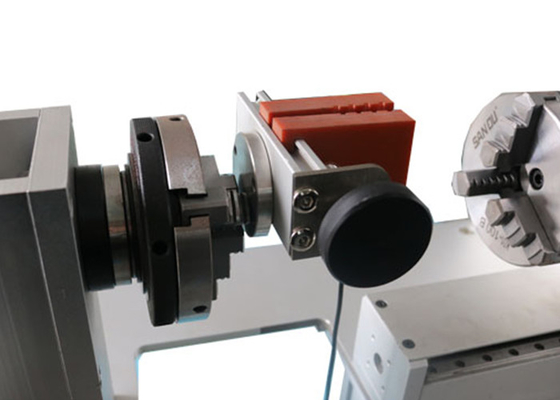

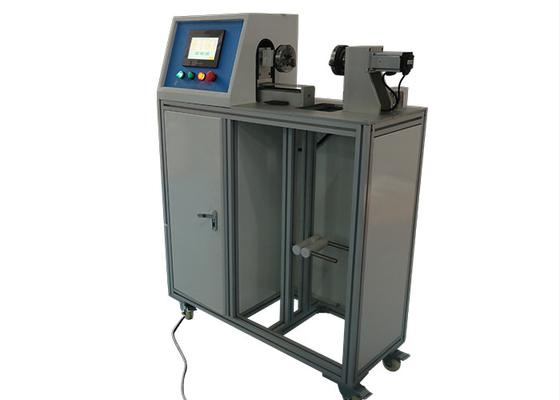

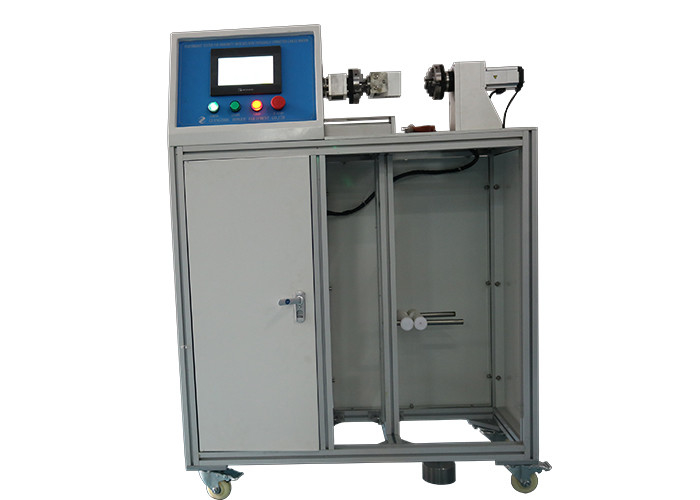

อุปกรณ์ทดสอบ IEC ปเครื่องทดสอบความผิดปกติสำหรับสวิตช์ความใกล้เคียงพร้อมสายเคเบิลที่เชื่อมต่อระหว่างกัน
มาตรฐาน:
IEC 60947-5-2 'สวิตช์เกียร์แรงดันต่ำและเกียร์ควบคุม - ส่วนที่ 5-2: อุปกรณ์วงจรควบคุมและองค์ประกอบการสลับ - ภาคผนวก C.8 ของสวิตช์ความใกล้เคียง
ใบสมัคร:
ใช้เพื่อทดสอบประสิทธิภาพความแข็งแรงของโครงสร้างของพร็อกซิมิตีสวิทช์และโฟโตอิเล็กทริกเซนเซอร์ที่มีสายเชื่อมต่อในตัวเพื่อให้แน่ใจว่าสายเชื่อมต่อและตำแหน่งสวิตช์ได้รับการแก้ไขค่อนข้างแน่นอนอุปกรณ์ทดสอบ IEC
จุดประสงค์ของการทดสอบเหล่านี้คือเพื่อให้แน่ใจว่ามีความสมบูรณ์ของจุดยึดสายเคเบิลระหว่างการขนย้ายและการติดตั้งเมื่อติดตั้งแล้วควรยึดสวิตช์และสายเคเบิลให้สัมพันธ์กัน
ค 8.1 .1 การทดสอบการดึง
สายเคเบิลจะต้องอยู่ภายใต้แรงดึงที่สม่ำเสมอตามแกนของทางเข้าสายโดยใช้กับเสื้อฉนวนของสายเคเบิลเป็นเวลา 1 นาที
C.8.1 .2 การทดสอบแรงบิด
สายเคเบิลต้องรับแรงบิด 0,1 นิวตันเมตรหรือ จำกัด ที่ค่าที่ให้มุมของแรงบิด 360 °แรงบิดจะถูกนำไปใช้กับสายเคเบิลตามเข็มนาฬิกาเป็นเวลา 1 นาทีแล้วทวนเข็มนาฬิกาเป็นเวลา 1 นาทีที่ระยะห่าง 1 00 มม. จากทางเข้าสวิตช์ความใกล้เคียง
C.8.1 .3 Push test
จะต้องใช้แรงผลักตามแกนของสายเคเบิลใกล้กับทางเข้าสายเคเบิลมากที่สุด
แรงจะเพิ่มขึ้นอย่างช้าๆเป็น 20 N โดยจะต้องใช้แรง 1 นาทีต่อครั้งและหยุด 1 นาทีระหว่างการใช้งาน
หลังจากการทดสอบจะต้องไม่พบความเสียหายที่มองเห็นได้ของวิธีการปิดผนึกทางเข้าสายเคเบิลและจะต้องไม่สังเกตการเคลื่อนย้ายของสายเคเบิล
ค 8.1 .4 แบบทดสอบการโค้งงอ
สายเคเบิลจะต้องโหลดและงอในลักษณะต่อไปนี้:
a) แขวนมวล 3 กก. โดยติดเข้ากับสายเคเบิล 1 ม. จากทางเข้าสายเคเบิลและให้แกนของทางเข้าสายเคเบิลอยู่ในแนวตั้ง
b) เอียงสวิตช์ความใกล้ชิด 90 °เพื่อทำให้สายเคเบิลโค้งงอ 90 °โดยรักษาตำแหน่งนั้นไว้เป็นเวลา 1 นาที
c) เอียงสวิตช์ความใกล้ชิด 90 °ในทิศทางตรงกันข้ามโดยสัมพันธ์กับแนวตั้งเพื่อให้สายเคเบิลโค้งงอ 90 °ตรงข้ามโดยรักษาตำแหน่งไว้เป็นเวลา 1 นาที
ลักษณะเฉพาะ:
อุปกรณ์นี้ใช้ระบบควบคุมอัจฉริยะ PLC ขั้นสูงหน้าจอสัมผัสอินเตอร์เฟซการทำงานแบบมนุษย์เพื่อให้การบันทึกและแสดงผลถูกต้องด้วยเวลาทดสอบที่ตั้งไว้ล่วงหน้าความเร็วในการทดสอบจังหวะการทดสอบการตั้งค่าแรงดึงและฟังก์ชันอื่น ๆสามารถวิเคราะห์ได้โดยบันทึกข้อมูลว่าตัวอย่างทดสอบมีคุณสมบัติหรือไม่
พารามิเตอร์:
| รุ่น | HO6508 |
| กำลังไฟฟ้าเข้า | AC220V 50 เฮิร์ตอุปกรณ์ทดสอบ IEC |
| ระบบควบคุม | การควบคุมไฟฟ้าอัจฉริยะ Mitsubishi PLC + การทำงานของอินเทอร์เฟซแบบบูรณาการสำหรับเครื่องจักร |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ |
| สถานี | โสด |
| รายการทดสอบ | การทดสอบแรงดึง: แรงดึง 160N (d≥8mm) หรือ 20d (d <8mm) |
| ทดสอบแรงบิด: 0.1Nm (360 °) | |
| ดันทดสอบ: 20N | |
| การทดสอบการโค้งงอ: การหมุน± 90 °โหลดมวล 3 กก | |
| เวลาทดสอบ | 0-999.9 วินาทีสามารถตั้งเวลาทดสอบของแต่ละรายการทดสอบล่วงหน้าได้ |
| หมายเลขการทดสอบ | 0-9999 ครั้งสามารถตั้งค่าหมายเลขทดสอบของแต่ละรายการทดสอบได้ |
| โหลดมวล | 3 กก |
| ตัวอย่างการทดสอบ | พร็อกซิมิตีสวิทช์โฟโตอิเล็กทริคเซนเซอร์และผลิตภัณฑ์อื่น ๆ ที่คล้ายคลึงกันพร้อมสายเชื่อมต่อในตัวชิ้นส่วนสวิตช์ตัวอย่างไม่เกิน 50 * 50 * 50 มม. และเส้นผ่านศูนย์กลางของสายเคเบิลไม่เกิน 16 มม |
