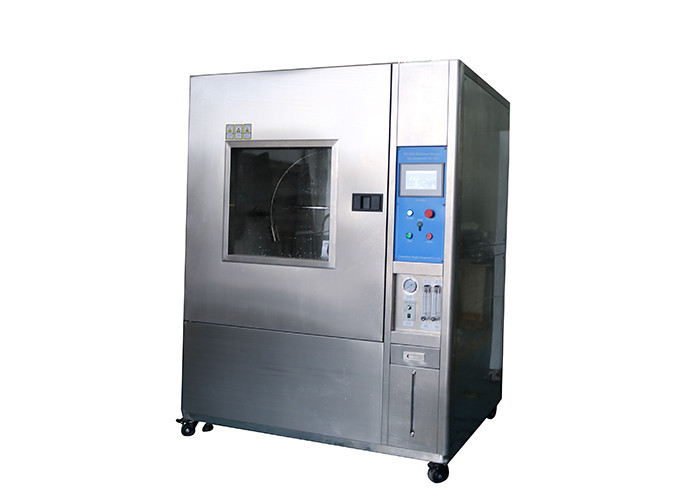

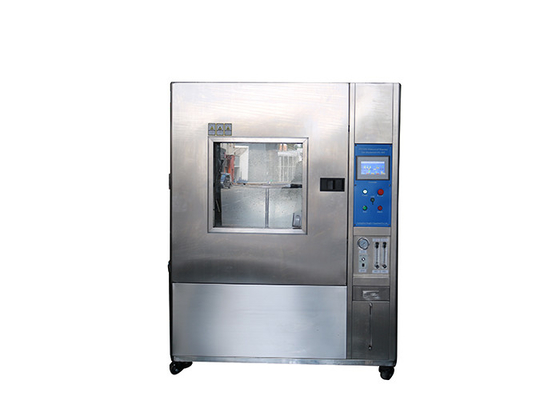

IEC60529 IPX1 ถึง IPX4 ห้องทดสอบกันน้ำสำหรับชิ้นส่วนรถยนต์

อุปกรณ์ทดสอบ IP IPX1 ถึง IPX4 ห้องทดสอบกันน้ำสำหรับชิ้นส่วนรถยนต์

มาตรฐาน:

ระดับการป้องกัน IEC60529 จากเปลือกหุ้ม (รหัส IP) ของ IPX1, IPX2, IPX3, IPX4;

ISO 20653-2013 ยานพาหนะบนท้องถนน - ระดับการป้องกัน (รหัส IP) - การป้องกันอุปกรณ์ไฟฟ้าจากสิ่งแปลกปลอมน้ำและการเข้าถึงรูปที่ 3- การตั้งค่าการทดสอบเพื่อระบุการป้องกันน้ำหยดในแนวตั้ง (อุปกรณ์น้ำหยด);ระดับการป้องกันน้ำ 1 และ 2 รูปที่ 4 - การตั้งค่าการทดสอบเพื่อพิจารณาการป้องกันน้ำกระเซ็นและละอองน้ำ (ท่อหมุน)ระดับการป้องกันน้ำ 3, 4 และ 4K

องค์ประกอบรหัส IP และความหมาย:

เงื่อนไขการทดสอบ:

IPX1:

การทดสอบทำด้วยอุปกรณ์ที่ทำให้หยดน้ำไหลสม่ำเสมอทั่วทั้งพื้นที่ของกล่องหุ้ม

จานหมุนที่วางกล่องหุ้มมีความเร็วในการหมุน 1 รอบ / นาทีและความเยื้องศูนย์ (ระยะห่างระหว่างแกนจานหมุนและแกนชิ้นงาน) อยู่ที่ประมาณ 100 มม.

ระยะเวลาทดสอบ 10 นาที

IPX2:

กล่องหุ้มได้รับการทดสอบเป็นเวลา 2.5 นาทีในแต่ละตำแหน่งคงที่ของการเอียงสี่ตำแหน่ง

ตำแหน่งเหล่านี้คือ 15 °ที่ด้านใดด้านหนึ่งของแนวตั้งในระนาบตั้งฉากสองระนาบที่ตั้งฉากกัน (ดูรูปที่ 3b))

ระยะเวลาทั้งหมดของการทดสอบคือ 10 นาที

IPX3:

ท่อสั่นมีรูสเปรย์ที่ส่วนโค้ง 60 °ด้านใดด้านหนึ่งของจุดศูนย์กลางส่วนรองรับไม่มีรูพรุน

กล่องหุ้มที่จะทดสอบวางอยู่ที่จุดกึ่งกลางของครึ่งวงกลมท่อเกิดการสั่นผ่านมุม 1 20 °, 60 °ที่ด้านใดด้านหนึ่งของแนวตั้งเวลาสำหรับการสั่นที่สมบูรณ์หนึ่งครั้ง (2 × 1 20 °) อยู่ที่ประมาณ 4 วินาทีและระยะเวลาทดสอบ 5 นาที

จากนั้นโครงเครื่องจะหมุนผ่านมุมแนวนอน 90 °และการทดสอบจะดำเนินต่อไปอีก 5 นาที

รัศมีสูงสุดที่ยอมรับได้ของท่อสั่นคือ 1600 มม.

แรงดันน้ำจะถูกปรับเพื่อให้ได้อัตราการส่งมอบที่กำหนดความดันในการบรรลุอัตราการส่งมอบนี้จะอยู่ในช่วง 50 kPa ถึง 150 kPaควรรักษาให้คงที่ในระหว่างการทดสอบ

ระยะเวลาทดสอบคือ 1 นาที / ม. 2 ของพื้นที่ผิวที่คำนวณได้ของกล่องหุ้ม (ไม่รวมพื้นผิวยึดใด ๆ ) โดยมีระยะเวลาขั้นต่ำ 5 นาที

IPX4:

ท่อสั่นมีรูสเปรย์ทั่วทั้ง 1 80” ของครึ่งวงกลมอัตราการไหลทั้งหมดจะถูกปรับตามที่ระบุไว้ในตารางที่ 9 และวัดด้วยเครื่องวัดการไหล

ท่อเกิดการสั่นผ่านมุมเกือบ 360 °, 180 °ที่ด้านใดด้านหนึ่งของแนวตั้งเวลาสำหรับการสั่นที่สมบูรณ์หนึ่งครั้ง (2 × 360 °) อยู่ที่ประมาณ 12 วินาที

ระยะเวลาของการทดสอบคือ 10 นาที
