| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | LT-3 |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | 15 ชุดต่อเดือน |
เครื่องมือทดสอบดัชนีการติดตามเปรียบเทียบและพิสูจน์ CTI และ PTI พร้อมแรงดันไฟฟ้า 0-600V
มาตรฐาน:
IEC60112-2009 วิธีการกำหนดหลักฐานและดัชนีการติดตามเปรียบเทียบของวัสดุฉนวนที่เป็นของแข็ง
ใบสมัคร:
ใช้เพื่อทดสอบการกำหนดดัชนีการพิสูจน์และการติดตามเปรียบเทียบของวัสดุฉนวนที่เป็นของแข็งบนชิ้นส่วนที่ดึงมาจากชิ้นส่วนของอุปกรณ์และบนแผ่นโลหะของวัสดุโดยใช้แรงดันไฟฟ้าสลับอุปกรณ์ทดสอบความไวไฟ
หลักการ:
พื้นผิวด้านบนของชิ้นงานทดสอบได้รับการสนับสนุนในระนาบแนวนอนโดยประมาณและอยู่ภายใต้ความเค้นทางไฟฟ้าผ่านอิเล็กโทรดสองขั้วพื้นผิวระหว่างอิเล็กโทรดจะต้องหยดอิเล็กโทรไลต์ต่อเนื่องจนกว่าอุปกรณ์กระแสไฟเกินจะทำงาน หรือจนกว่าจะเกิดเปลวไฟถาวร หรือจนกว่าจะพ้นช่วงการทดสอบ
การทดสอบแต่ละครั้งมีระยะเวลาสั้น (น้อยกว่า 1 ชั่วโมง) โดยมีอิเล็กโทรไลต์ประมาณ 20 มก. หยดมากถึง 50 หรือ 100 หยด ในช่วงเวลา 30 วินาทีระหว่างอิเล็กโทรดแพลตตินัม โดยห่างกัน 4 มม. บนพื้นผิวของชิ้นงานทดสอบ
แรงดันไฟฟ้ากระแสสลับระหว่าง 1 00 V ถึง 600 V ถูกนำไปใช้กับอิเล็กโทรดในระหว่างการทดสอบ
ในระหว่างการทดสอบ ชิ้นงานทดสอบอาจสึกกร่อนหรืออ่อนตัวลง ซึ่งจะทำให้อิเล็กโทรดทะลุผ่านได้ให้รายงานการก่อตัวของรูผ่านชิ้นงานทดสอบระหว่างการทดสอบพร้อมกับความลึกของรู (ความหนาของชิ้นงานทดสอบ)การทดสอบซ้ำสามารถทำได้โดยใช้ชิ้นทดสอบที่หนาขึ้น สูงสุดไม่เกิน 10 มม.
พารามิเตอร์:
| พารามิเตอร์รุ่น | LT-2(0.5m³) | LT-3(0.5m³) (หน้าจอสัมผัส) |
| แรงดันใช้งาน | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
| โหมดควบคุมการทำงาน | การควบคุมไฟฟ้า, การทำงานของปุ่ม | การควบคุม PLC, การทำงานของหน้าจอสัมผัสสีขนาด 7 นิ้ว, พร้อมรีโมทคอนโทรลอินฟราเรด |
| แรงดันทดสอบ | ปรับได้ 0-600V ความแม่นยำ 1.5% | |
| อุปกรณ์จับเวลา | 9999X0.1S | |

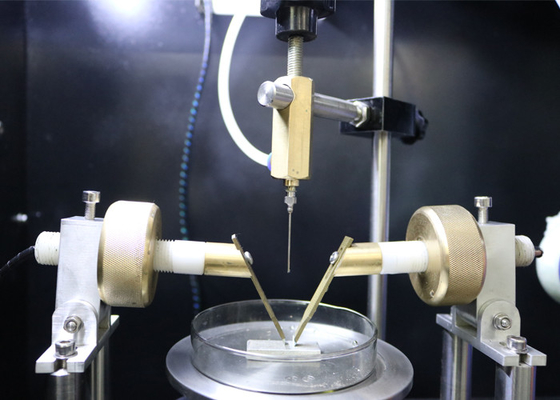

| อิเล็กโทรด | วัสดุ: อิเล็กโทรดแพลตตินัมและก้านสูบทองเหลือง | |
|
อิเล็กโทรดทั้งสองต้องมีหน้าตัดเป็นสี่เหลี่ยมผืนผ้า (5 ± 0,1 ) มม. × (2 ± 0.1 ) มม. โดยมีปลายด้านหนึ่งเป็นสิ่วที่มีมุม 30° ± 2° (ดูรูปที่ 1 )ให้เอาขอบที่แหลมคมออกเพื่อให้มีพื้นผิวเรียบประมาณ 0.01 มม. ถึง 0.1 มม. กว้าง
|
||
| ตำแหน่งสัมพัทธ์ของอิเล็กโทรด | รวมมุม: 60°±5° ระยะทาง 4±0.1mm | |
| แรงดันอิเล็กโทรด | 1.00N±0.05N | 1.00N±0.05N, หน้าจอสัมผัส |
| หยดของเหลว | ช่วงเวลาของการปล่อยของเหลว: 30±5S, จอแสดงผลดิจิตอล, สามารถตั้งค่าล่วงหน้าได้ | |
| ความสูง: 35±5mm | ||
| จำนวนหยด:0-9999 ครั้งสามารถตั้งค่าล่วงหน้าได้ขนาดปริมาตรของของเหลวหยดถูกควบคุมโดยปั๊มขนาดเล็กที่นำเข้าภายใน 50 ~ 45 หยด /cm³ | ||
| โซลูชันการทดสอบ | สารละลาย A: 0.1%NH4Cl, 3.95±0.05Ωm, สารละลาย B: 0.1%NH4Cl + 0.5± 0.002% โซเดียม-ได-บิวทิล แนพทาลีน ซัลโฟเนต, 1.98±0.05Ωm | |
| วงจรหน่วงเวลา | 2±0.1S (ในกระแส 0.5A หรือใหญ่กว่า) | |
| แรงดันไฟลัดวงจร | 1±0.1A 1%, แรงดันตก 8% MAX | |
| ความเร็วลม | 0.2 เมตร/วินาทีอุปกรณ์ทดสอบความไวไฟ | |
| ข้อกำหนดด้านสิ่งแวดล้อม | 0 ～ 40 ℃, ความชื้นสัมพัทธ์≤80%, ในสถานที่ที่ไม่มีการสั่นสะเทือนและก๊าซที่มีฤทธิ์กัดกร่อนที่ชัดเจน | |
| ขนาดและน้ำหนัก | WDH=1100×550×1200 mm, 130kg | WDH=1100×550×1200 mm, 130kg |
