หน้าจอสัมผัส IEC 60335-1 เครื่องทดสอบการงอสายเคเบิลรูปที่ 8

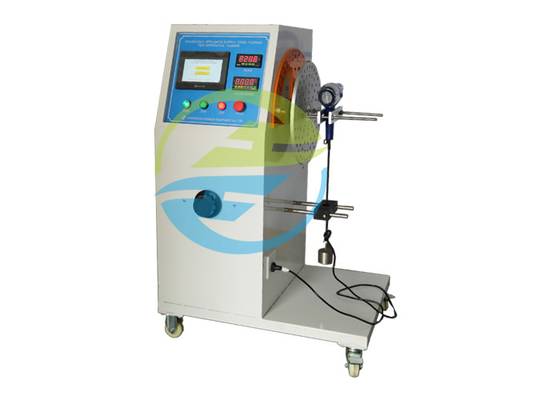

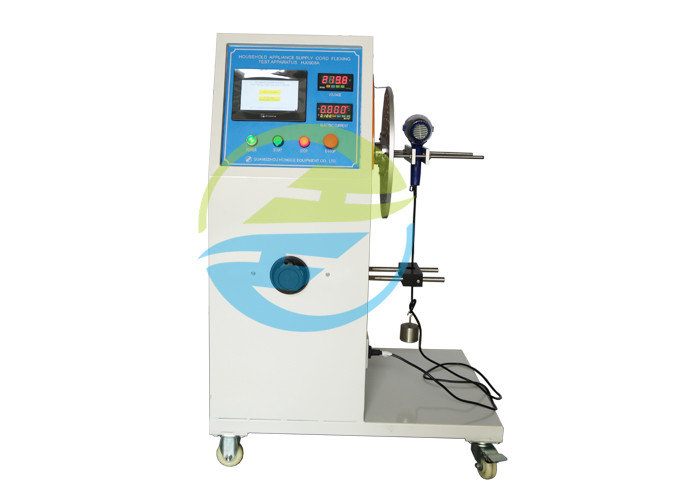

IEC 60335-1 อุปกรณ์ทดสอบสายเคเบิลอุปกรณ์ทดสอบการดัดงอรูปที่ 8

มาตรฐาน:

IEC 60335-1 เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน – ความปลอดภัย – ส่วนที่ 1: ข้อกำหนดทั่วไปข้อ 25.14 รูปที่ 8

คำอธิบายมาตรฐาน:

อุปกรณ์ที่ให้มาพร้อมกับสายไฟและที่เคลื่อนย้ายขณะใช้งานต้องสร้างขึ้นเพื่อให้สายไฟได้รับการป้องกันอย่างเพียงพอจากการงอมากเกินไปเมื่อเข้าไปในเครื่อง

หมายเหตุ 1 ไม่สามารถใช้กับเครื่องใช้ที่มีม้วนเก็บสายไฟอัตโนมัติที่ทดสอบโดย 22.1 6 แทน

การปฏิบัติตามให้ตรวจสอบโดยการทดสอบต่อไปนี้ซึ่งดำเนินการกับเครื่องมือที่มีชิ้นประกอบแบบสั่นดังแสดงในรูปที่ 8

ส่วนของเครื่องใช้ไฟฟ้าที่มีช่องเปิดทางเข้าติดอยู่กับตัวสั่นเพื่อที่ว่าเมื่อสายไฟอยู่ตรงกลางของการเคลื่อนที่ แกนของสายไฟที่เข้าไปในตัวป้องกันสายไฟหรือทางเข้าจะเป็นแนวตั้งและเคลื่อนผ่าน แกนของการแกว่งแกนหลักของส่วนของสายแบนจะต้องขนานกับแกนของการแกว่ง

โหลดสายไฟเพื่อให้แรงที่ใช้คือ

– 10 N สำหรับสายไฟที่มีพื้นที่หน้าตัดระบุเกิน 0.75 mm²

– 5 N สำหรับสายอื่นๆ

ระยะห่าง X ดังแสดงในรูปที่ 8 ระหว่างแกนของการแกว่งและจุดที่สายไฟหรือตัวป้องกันสายไฟเข้าสู่เครื่อง จะถูกปรับเพื่อให้เมื่อชิ้นที่แกว่งไปเหนือช่วงเต็ม สายไฟและโหลดจะทำให้ด้านข้างต่ำสุด การเคลื่อนไหว

ชิ้นประกอบที่สั่นเคลื่อนผ่านมุม 90° (45° ที่ด้านใดด้านหนึ่งของแนวตั้ง) จำนวนการงอสำหรับสิ่งที่แนบมาประเภท Z คือ 20,000 และสำหรับสิ่งที่แนบมาอื่นๆ 10,000 อัตราการงอคือ 60 ต่อนาที

หมายเหตุ 2 การงอคือการเคลื่อนไหวหนึ่งครั้งที่ 90°

หมุนสายไฟและชิ้นส่วนที่เกี่ยวข้องโดยหมุนเป็นมุม 90° หลังจากงอไปแล้วครึ่งหนึ่ง เว้นแต่จะติดตั้งสายแบบเรียบ

ในระหว่างการทดสอบ ตัวนำไฟฟ้าจะถูกจ่ายด้วยแรงดันไฟฟ้าที่กำหนดและโหลดด้วยกระแสไฟฟ้าที่กำหนดของเครื่องกระแสไฟฟ้าไม่ไหลผ่านตัวนำสายดิน
