| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | HH0820 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

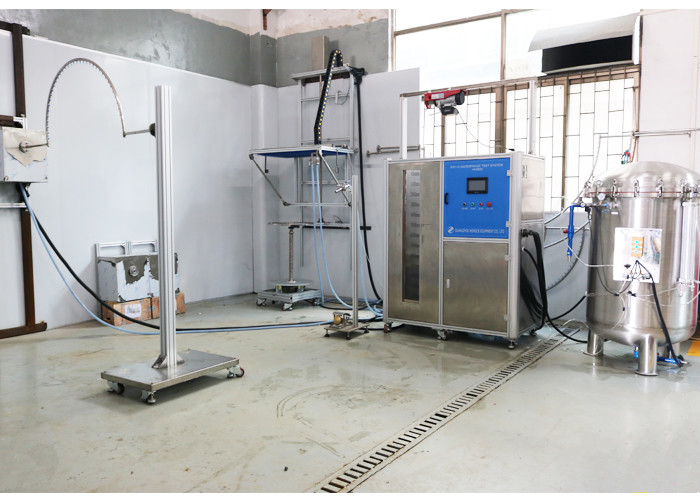

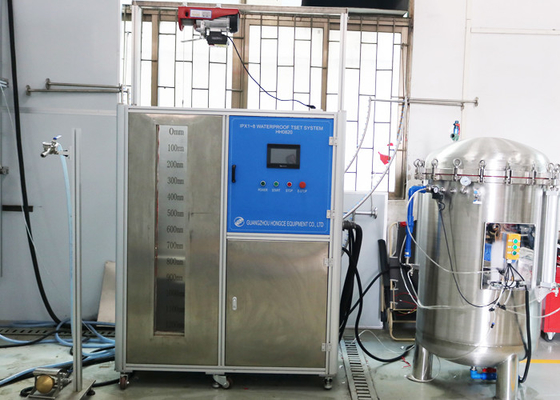

ระบบทดสอบ IPX1-1PX8 สำหรับระดับการป้องกันน้ำ อุปกรณ์ทดสอบชิ้นส่วนรถยนต์
มาตรฐาน:
ISO 20653-2013 ยานพาหนะบนถนน - ระดับการป้องกัน (รหัส IP) - การป้องกันอุปกรณ์ไฟฟ้าจากวัตถุแปลกปลอม น้ำ และการเข้าถึง รูปที่ 3 รูปที่ 4 รูปที่ 5 และรูปที่ 6 และตารางที่ 7
ระดับการป้องกัน IEC60529 ที่มีให้โดยเปลือกหุ้ม (รหัส IP), ข้อ 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 และรูปที่ 3 รูปที่ 4, รูปที่ 5 และรูปที่ 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 และ IPX8;อุปกรณ์ทดสอบชิ้นส่วนรถยนต์
DIN40050-9 ระดับการป้องกัน IP ที่มีให้โดยเปลือกสำหรับอุปกรณ์ไฟฟ้าในยานพาหนะบนถนน เพื่อป้องกันอุปกรณ์ไฟฟ้าภายในตัวเครื่องจากผลกระทบของการเข้าของวัตถุแปลกปลอมที่เป็นของแข็ง รวมถึงฝุ่น (ป้องกันวัตถุแปลกปลอม) ปกป้องอุปกรณ์ไฟฟ้าภายใน สิ่งที่แนบมากับผลกระทบของน้ำ (การป้องกันน้ำ)
พารามิเตอร์:
| สิ่งของ | ข้อมูลจำเพาะ |
| แหล่งจ่ายไฟสำหรับเครื่อง | AC220V/50Hz(ปรับแต่งได้), สามเฟสห้าสาย |
| แหล่งจ่ายไฟสำหรับตัวอย่างทดสอบ | ≤ 440Vac 16A |
| ช่วงทดสอบ | IPX1 ถึง IPX8 |
| พื้นที่วางน้ำฝนแนวตั้ง | 1000mm×600mm |
| รูรับน้ำฝนแนวตั้ง | Ф0.4mm |
| ระยะรูน้ำฝนแนวตั้ง | 20mmอุปกรณ์ทดสอบชิ้นส่วนรถยนต์ |
| ปริมาณน้ำฝนตามแนวตั้ง Rain-drop | 1 มม./นาที, 3 มม./นาที |
| ความสูงของน้ำฝน | 200mm |
| เวลาทดสอบ | 10 นาที |
| รัศมีของหลอดสั่น | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm สำหรับตัวเลือก |
| ปริมาณน้ำฝนโดยทางหลอดสั่น | 0.5-10L/นาที |
| มุมของหลอดสั่น | 1-350 ° |
| รูรับแสงของหัวฉีด | Ф0.5mm |
| จำนวนรูหัวฉีด | 121 |
| เส้นผ่านศูนย์กลางทรงกลมของหัวฉีดพ่น | SФ75.5mm |
| แรงดันพ่น | 50-150Kpa (10L/นาที) |
| รูรับแสงของหัวฉีดเจ็ท | Ф6.3มม. (IPX5);Ф12.5มม. (IPX6) |
| ปริมาณน้ำฝนโดยวิธีหัวฉีดเจ็ท |
12.5±0.626L/นาที(IPX5); 100±5L/นาที(IPX6) |
| ความเร็วในการหมุน | 1r/นาที ปรับเอียงได้ 15° |
| ความสูงของจานเสียง | ปรับได้ 1200-1800 มม. |
| เส้นผ่านศูนย์กลางของจานเสียง | Ø600mm |
| ความเร็วในการหมุนของแผ่นเสียง | 1rpm |
| มุมเอียงที่มีจำหน่าย | 15° |
| มุมหมุนของแผ่นเสียง | การหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกา 90°/360° การหมุนต่อเนื่อง |
| ถังแรงดัน IPX8 | Ø600mm*1000mm |
ตารางที่ 7- การตั้งค่าการทดสอบและเงื่อนไขสำหรับการทดสอบระดับการป้องกันน้ำ
| 2NS องค์ประกอบรหัส |
อุปกรณ์ทดสอบ เงื่อนไขการทดสอบ |
การไหลของน้ำ ประเมิน |
แรงดันน้ำ | อุณหภูมิของน้ำ | เวลารับสัมผัสเชื้อ |
| 1 |
เครื่องหยด รูปที่ 3 สิ่งที่แนบมาบนเครื่องเล่นแผ่นเสียง ความเร็วประมาณ1 รอบ/นาที |
(1,0 + 0.5) มม./นาที (ความสูงของฝน) |
- |
ความแตกต่างของ อุณหภูมิของ อุปกรณ์ภายใต้การทดสอบ ไม่เกิน 5 องศาเซลเซียส สำหรับอุณหภูมิน้ำ ซึ่งมีมากกว่า ต่ำกว่า 5 °C วัด- จะต้องตกลงกัน ระหว่างผู้ใช้ มาตรฐานการป้องกัน การก่อตัวของน้ำควบแน่น |
10 นาที |
| 2 |
เครื่องหยด รูปที่ 3 สิ่งที่แนบมาใน 4 ตำแหน่งคงที่, เอียง 15° |
(3.0 + 0.5) มม./นาที (ความสูงของฝน) |
- |
2,5 นาทีสำหรับแต่ละ สี่ตำแหน่ง |
|
| 3 |
หลอดหมุน รูปที่ 4 มีเส้นผ่านศูนย์กลางรูรับแสง 0,4 mm ถึง ± 60° จากสเปรย์ระนาบแนวตั้งขณะหมุนท่อหมุนได้ ± 60° โดยอ้างอิงกับระนาบแนวตั้งที่อัตราประมาณ 1 วินาที/60° แม็กซ์ระยะทาง 200 mm |
0.1 ลิตร/นาที ± 5 % ต่อรูรับแสง (ปานกลาง ค่า) หรือ |
ประมาณ 80 kPa |
10 นาที (5 นาทีในตำแหน่งเดียว 5 นาทีในตำแหน่งที่หมุนจาก ตำแหน่งนี้ 90° ตามแนวนอน ระดับ) |
|
|
หรือสายฝักบัว รูปที่ 5 ฉีดสเปรย์ขณะหมุนท่อฝักบัว ± 60° โดยอ้างอิงจากระนาบแนวตั้ง แม็กซ์ระยะทาง 500 มม. |
10 ลิตร/นาที ± 5 % | 50 kPa ถึง 150 kPa | 5 นาที | ||
| 4 |
หลอดหมุน รูปที่ 4 ต่ำกว่า 3 แต่มีเส้นผ่านศูนย์กลางรูรับแสง 0.4 มม. ± 90° จากระนาบแนวตั้งฉีดพ่นขณะหมุนท่อหมุน ± (180° ถึง 20°) โดยอ้างอิงระนาบแนวตั้งที่ อัตราประมาณ1 วินาที/60° แม็กซ์ระยะทาง 200 mm |
ต่ำกว่า 3 | ต่ำกว่า 3 | ต่ำกว่า 3 | |
|
หรือท่อฝักบัว รูปที่ 5 แต่ถอดฝาครอบออก ให้ฉีดสเปรย์ขณะหมุนท่อฝักบัว ± 90° โดยอ้างอิงระนาบแนวตั้ง แม็กซ์ระยะทาง 500 มม. |
|||||
| 4K |
ท่อหมุน รูปที่ 4 ตามข้อ 3 แต่ด้วยรูขนาดเส้นผ่าศูนย์กลาง 0.8 มม. ± 90° จากระนาบแนวตั้ง ให้ฉีดสเปรย์ขณะหมุนท่อหมุน ± (180° ถึง 20°) โดยอ้างอิงระนาบแนวตั้งที่ อัตราประมาณ1 วินาที/60° แม็กซ์ระยะทาง 200 mm |
0,6 ลิตร/นาที ± 5% ต่อรูรับแสง (ปานกลาง ค่า) |
ประมาณ 400 kPa |
10 นาที (5 นาทีในตำแหน่งเดียว 5 นาทีในตำแหน่งที่หมุนจากตำแหน่งนี้ 90°) |
|
| 5 |
หัวฉีดน้ำ ขนาดเส้นผ่านศูนย์กลาง 6.3 มม. ตามรูปที่ 6 ระยะทาง 2.5 ม. ถึง 3 ม. |
12.5 ลิตร/นาที ± 5 % |
ประมาณ 30 kPa |
3 นาที | |
| 6 |
หัวฉีดน้ำ ขนาดเส้นผ่านศูนย์กลาง 12.5 มม. ตามรูปที่ 6 ระยะทาง 2.5 ม. ถึง 3 ม. |
100 ลิตร/นาที ± 5 % |
ประมาณ 100 kPa |
3 นาที | |
| 6K |
หัวฉีดน้ำ ขนาดเส้นผ่านศูนย์กลาง 6.3 มม. ตามรูปที่ 6 ระยะทาง 2.5 ม. ถึง 3 ม. |
75 ลิตร/นาที ± 5 % |
ประมาณ 1 000 kPa |
นาที3 นาที | |
| 7 |
อ่างแช่ ความลึกของการแช่: 1 ม. (ตำแหน่งที่อยู่อาศัยที่ลึกที่สุด) น้ำ 0.15 ม. เหนือตำแหน่งที่อยู่อาศัยสูงสุด หากตัวเรือนใหญ่กว่า มากกว่า 0.85 ลบ.ม |
- | - | 30 นาที | |
| 8 |
ระดับน้ำในแอ่งน้ำ: และความลึกของการจมน้ำ ตามที่ตกลงกันระหว่างผู้ใช้มาตรฐาน |
- | - | - |
ขึ้นอยู่กับ ข้อตกลง |
