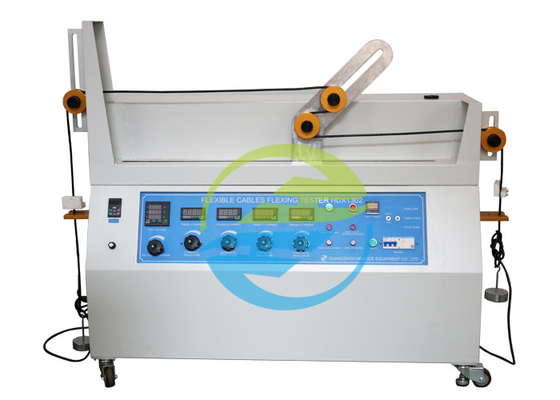

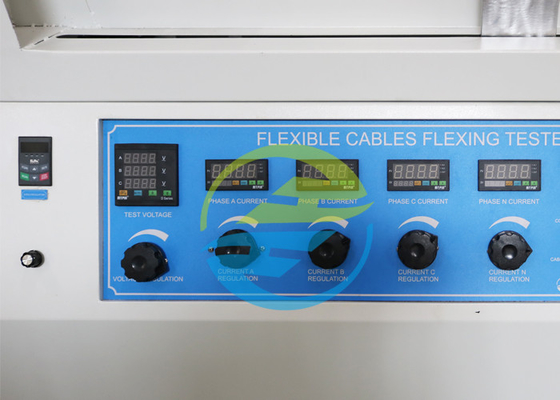

รูปที่ 1 60245-2 อุปกรณ์ทดสอบ IEC เครื่องดัดงอ ความเร็วคงที่ 0.33 M/S

IEC 60245-2 รูปภาพ 1 อุปกรณ์ทดสอบการดัดงอเครื่องมือความเร็วคงที่ 0.33 ม./วินาที

มาตรฐาน:

IEC 60245-1 'สายเคเบิลหุ้มฉนวนยาง - แรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V- ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 5.6.3.1;

IEC 60245-2 'สายเคเบิลหุ้มฉนวนยาง - แรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V - ส่วนที่ 2: วิธีทดสอบ' ข้อ 3.1 และรูปที่ 1

IEC 60227-1 'สายเคเบิลหุ้มฉนวนโพลีไวนิลคลอไรด์ที่มีแรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 5.6.3.1;

IEC 60227-2 'สายเคเบิลหุ้มฉนวนโพลีไวนิลคลอไรด์ที่มีแรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V - ส่วนที่ 2: วิธีทดสอบ' ข้อ 3.1 และรูปที่ 1

IEC 60065-1 'เสียง วิดีโอ และอุปกรณ์อิเล็กทรอนิกส์ที่คล้ายกัน – ข้อกำหนดด้านความปลอดภัย' ข้อ 16.3b)

แอปพลิเคชัน:

NS เครื่องงอ ใช้สำหรับทดสอบความแข็งแรงทางกลของสายเคเบิลอ่อนตัวสำเร็จรูป

ตัวอย่างทดสอบ:

สายอ่อน สายอ่อน ครบชุด อุปกรณ์ทดสอบ IEC

คำอธิบายมาตรฐาน:

การทดสอบนี้ต้องดำเนินการโดยใช้เครื่องมือที่แสดงในรูปที่ 1เครื่องมือนี้ประกอบด้วยโครงยึด C ระบบขับเคลื่อนสำหรับโครงยึด และรอกสี่ตัวสำหรับทดสอบสายเคเบิลแต่ละตัวอย่างส่วนรองรับ C รองรับรอก A และ B สองตัว ซึ่งเหมือนกัน

เส้นผ่านศูนย์กลางรอกยึดตายตัวสองตัว ที่ปลายด้านใดด้านหนึ่งของเครื่องมือ อาจมีเส้นผ่านศูนย์กลางแตกต่างจากรอก A และ B แต่รอกทั้งสี่จะต้องจัดวางให้ตัวอย่างอยู่ในแนวนอนระหว่างกันตัวพาจะทำวงรอบ (การเคลื่อนที่ไปข้างหน้าและถอยหลัง) ในระยะทาง 1 ม. ที่ความเร็วคงที่ประมาณ 0.33 ม./วินาที ระหว่างการพลิกกลับของทิศทางการเคลื่อนที่แต่ละครั้ง

รอกต้องทำด้วยโลหะและมีร่องรูปครึ่งวงกลมสำหรับสายเคเบิลทรงกลมและร่องแบนสำหรับสายเคเบิลแบนแคลมป์รัด D จะต้องจับจ้องไปที่การดึงโดยน้ำหนักที่พาหะเคลื่อนออกไปเสมอระยะห่างจากแคลมป์ยึดอันหนึ่งถึงส่วนรองรับ ขณะที่แคลมป์อีกอันวางอยู่บนส่วนรองรับ จะต้องไม่เกิน 5 ซม.

ระบบการขับเคลื่อนจะต้องทำให้แคร่วิ่งไปอย่างราบรื่นและไม่กระตุกเมื่อถอยหลังจากทิศทางหนึ่งไปอีกทิศทางหนึ่ง

พารามิเตอร์:
