| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | HJ0604 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

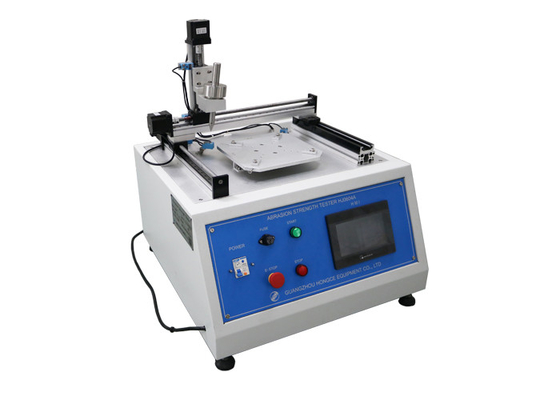

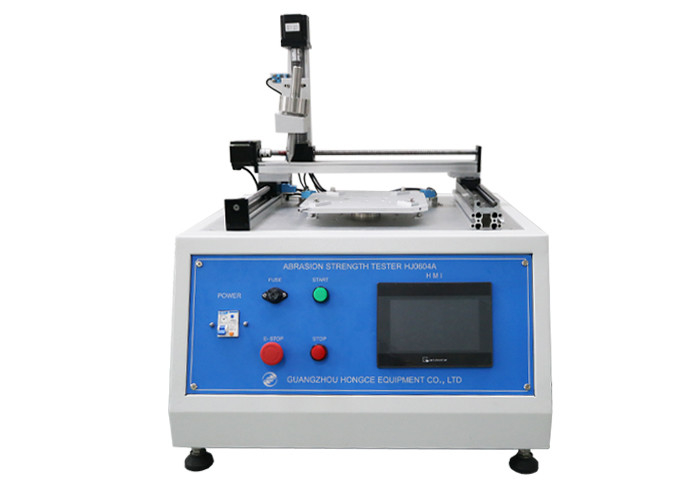

อุปกรณ์ทดสอบ IEC สำหรับการทดสอบความต้านทานการขัดถูด้วยความเร็ว 20 ± 5mm/s
มาตรฐาน:
IEC 60335-1 'เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 21.2;
IEC 60950-1 'อุปกรณ์เทคโนโลยีสารสนเทศ - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 2.10.8.4 และรูปที่ 2K
แอปพลิเคชัน:
ใช้สำหรับ การทดสอบความทนทานต่อการขัดถู ของแผงวงจรพิมพ์หรือส่วนที่เข้าถึงได้ของฉนวนของเครื่องใช้ในครัวเรือน
ตัวอย่างทดสอบ:
ส่วนที่เข้าถึงได้ของฉนวนแข็ง แผ่นพิมพ์เคลือบ และส่วนประกอบเคลือบ อุปกรณ์ทดสอบ IEC
คำอธิบายมาตรฐานจาก IEC 60950-1:
รอยขีดข่วนเกิดขึ้นที่ส่วนนำไฟฟ้าห้าคู่และการแยกระหว่างกัน ณ จุดที่การแยกออกจะต้องได้รับการไล่ระดับที่อาจเกิดขึ้นสูงสุดในระหว่างการทดสอบ
รอยขีดข่วนทำโดยใช้หมุดเหล็กชุบแข็ง ปลายมีรูปทรงกรวยที่มีมุมปลาย 40° ปลายโค้งมนและขัดเงา มีรัศมี 0.25 มม. ± 0.02 มม.
รอยขีดข่วนเกิดจากการดึงหมุดไปตามพื้นผิวในระนาบตั้งฉากกับขอบตัวนำที่ความเร็ว 20 มม./วินาที ± 5 มม./วินาที ดังแสดงในรูปที่ 2Kหมุดรับน้ำหนักมากจนแรงที่กระทำตามแกนของมันคือ 10 N ± 0.5 N รอยขีดข่วนต้องห่างกันอย่างน้อย 5 มม. และอย่างน้อย 5 มม. จากขอบของชิ้นงานทดสอบ
พารามิเตอร์:
| พลัง | 220V / 50Hz (ปรับแต่งได้) |
| ควบคุม | ระบบควบคุมไฟฟ้า PLC, การทำงานของหน้าจอสัมผัสสีขนาด 7 นิ้ว, สเต็ปเปอร์มอเตอร์ไดรฟ์ |
| สถานี | เดี่ยว |
| รัศมีของหมุดเหล็ก | R0.25±0.02mm |
| มุมจุดของหมุดเหล็ก | 40 ° |
| ความเร็วในการขีดข่วน | 20 ± 5mm / s สามารถตั้งค่าล่วงหน้าได้ |
| แรงกดทับ | 10N±0.5N สามารถติดตั้งน้ำหนัก 20N เพื่อให้ได้แรงกดที่ขีดข่วน 30N±0.5N |
| ระยะห่างระหว่างรอยขีดข่วน | 0-50 มม. สามารถตั้งค่าล่วงหน้าได้ |
| มุมรอยขีดข่วน | 80-85 °, แก้ไขโดยฟิกซ์เจอร์ |
| ถาดใส่ตัวอย่าง (จานเสียง) | สามารถหมุนได้ 90 ° รูยึดหลายรูเหมาะสำหรับชิ้นงานติดตั้งที่แตกต่างกัน |
| ใช้มาตรฐาน | IEC60950 ข้อ 2.10.8.4 และ IEC60335-1 ข้อ 21.2 |
