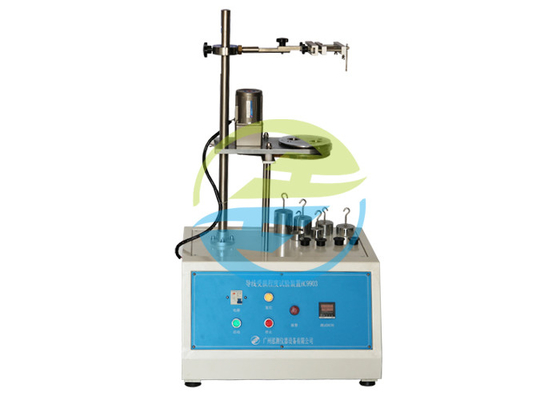

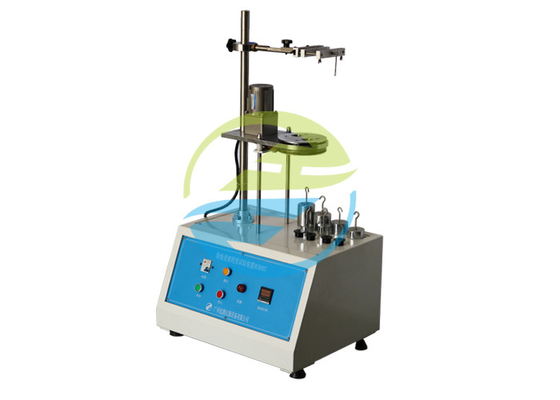

IEC 60069-1 อุปกรณ์ทดสอบ IEC เครื่องทดสอบระดับความเสียหายของตัวนำไฟฟ้า อัตรา 10 ± 2 R/Min

อุปกรณ์ทดสอบระดับความเสียหายของตัวนํา IEC 60069-1 อุปกรณ์ทดสอบอัตรา 10 ± 2 r/min

มาตรฐาน:

IEC 60884-1 ผูกไฟฟ้าและพับไฟฟ้าสําหรับการใช้ในครัวเรือนและอุปกรณ์ที่คล้ายคลึง ภาคที่ 1: ความต้องการทั่วไป หลักข้อ 122.5, รูปที่ 11

IEC 60669-1 ช่องสวิทช์สําหรับอุปกรณ์ไฟฟ้าประจําบ้านและอุปกรณ์ไฟฟ้าที่ติดตั้งคล้ายกัน ช่องส่วน 1: ข้อความทั่วไป ช่องข้อ 122.5, รูป 9

คําอธิบายมาตรฐาน:

เครื่องปลายที่มีสกรู clamping ต้องถูกออกแบบและผลิตเพื่อให้มัน clamping ตัวนําโดยไม่เสียหายที่ไม่จําเป็นต่อตัวนํา

หน่วยปลายตั้งอยู่ในอุปกรณ์การทดสอบตามรูป 11 และติดตั้งสายการนําที่แข็งแรง, แข็งแรง, สะดวกและ/หรือยืดหยุ่นตามตารางที่ 3 ก่อนหน้านี้มีขนาดเล็กที่สุด และต่อมามีขนาดใหญ่ที่สุด, สกรูสับ (หรือเน็ต) ถูกกระชับด้วยแรงหมุนตามตารางที่ 6

ในกรณีที่ไม่มีตัวนําแบบแข็งแรง สามารถทําการทดสอบได้ด้วยตัวนําแบบแข็งแรงเท่านั้น ในกรณีนี้ ไม่จําเป็นต้องทดสอบเพิ่มเติม

ความยาวของสายการทดสอบต้องยาวกว่าความสูง (H) ที่ระบุในตาราง 9 75 mm

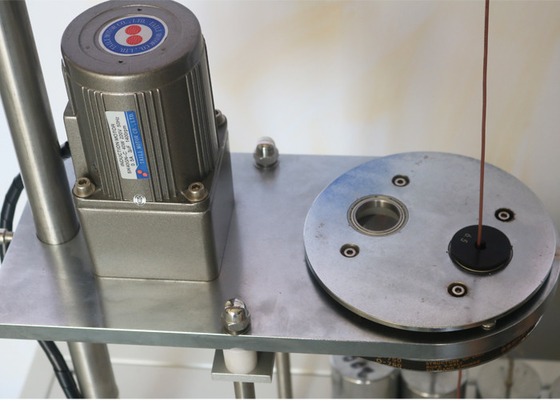

จุดสุดท้ายของสายไฟจะผ่านกระเป๋าที่เหมาะสมในแผ่นที่ตั้งอยู่ความสูง (H) ใต้อุปกรณ์ ตามที่แสดงในตาราง 9บุชวางอยู่ในระนาบแนวราบดังนั้นเส้นกลางของมันอธิบายวงกลมขนาด 75 มม, ตรงกับศูนย์กลางของหน่วย clamping ในระนาบแนวราบ; ผนังจะหมุนในอัตราของ (10 ± 2) r/min.

ระยะทางระหว่างปากของหน่วย clamping และพื้นผิวบนของ bushing ต้องอยู่ในระยะ ± 15 mm ของความสูงที่ระบุในตาราง 9การบิด, หรือการหมุนของสายประปา

น้ําหนักตามที่ระบุในตารางที่ 9 ถูกแขวนจากปลายของตัวนํา ใช้เวลาในการทดสอบประมาณ 15 นาที

ระหว่างการทดสอบ หมอนําไม่ควรลื่นออกจากหน่วยจับ หรือแตกใกล้หน่วยจับ และไม่ควรได้รับความเสียหายในแบบที่ทําให้มันไม่เหมาะสําหรับการใช้ต่อไปอุปกรณ์การทดสอบ IEC

การทดสอบจะซ้ําด้วยสายไฟที่แข็งแรง ถ้ามันมี ถ้าการทดสอบครั้งแรกถูกทําด้วยสายไฟที่แข็งแรง

ปริมาตร:
