| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | HT-U16 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | 20 ชุด / ต่อเดือน |

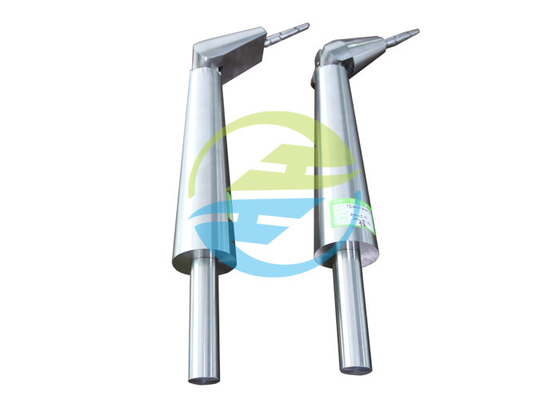

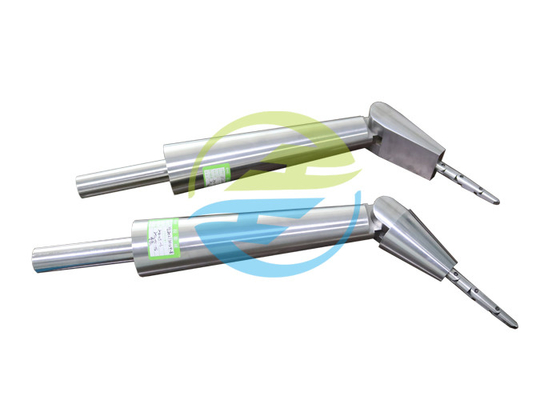

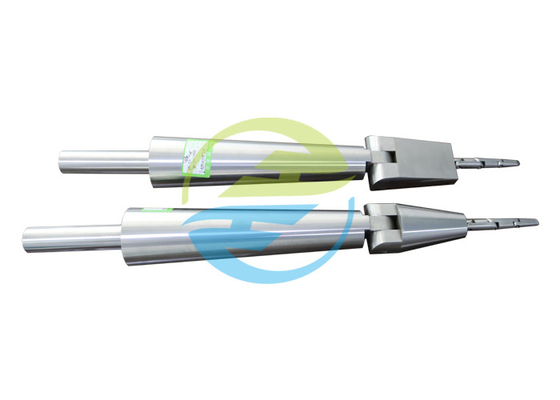

Articulate Probe กับมือทรงแบนและทรงกรวย 10.5 – 11.5 ปี Age
มาตรฐาน:
UL 60335-2-24 เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน – ความปลอดภัย – ส่วนที่ 2-24: ข้อกำหนดเฉพาะสำหรับอุปกรณ์ทำความเย็น เครื่องทำไอศกรีมและเครื่องทำน้ำแข็ง ภาคผนวก 101.DVA รูปที่ 101 DVA.2
แอปพลิเคชัน:
ใช้สำหรับการประเมินอันตรายสำหรับชิ้นส่วนที่เคลื่อนที่และการสอบสวนเพื่อจำลองการเข้าถึงชิ้นส่วนอันตรายโดยเด็ก
เมื่อประเมินจุดหนีบที่อาจเกิดขึ้น i โพรบของรูปที่ 12DV ของส่วนที่ 1 รูปที่ 101 DVA.1 และรูปที่ 101 DVA.2 ไม่สามารถเจาะช่องเปิดได้ หรือแรงสูงสุดที่กระทำโดยชิ้นส่วนที่เคลื่อนที่บนโพรบมีน้อยกว่า มากกว่า 22,2 N (5 lbf) ที่ตำแหน่งใดๆ ที่โพรบสามารถเข้าถึงได้ ทดสอบนิ้ว Probe
พารามิเตอร์:
| รายการ | คำอธิบายขนาด |
มิติ mm |
| NS | นิ้วกลางยาว 95 เปอร์เซ็นไทล์ | 77 |
| NS | นิ้วกลาง 5 เปอร์เซ็นไทล์ | 11.4 |
| ค | ความยาวมือ 95 เปอร์เซ็นต์ไทล์ | 173 |
| NS | ความยาวข้อศอกถึงข้อมือ 95 เปอร์เซ็นต์ไทล์ | 235 |
| อี | เส้นผ่านศูนย์กลางข้อมือ (เส้นรอบวงหารด้วย pi), 5 เปอร์เซ็นไทล์ | 37 |
| NS | เส้นผ่านศูนย์กลางปลายแขน (เส้นรอบวงหารด้วย pi), 5 เปอร์เซ็นไทล์ | 57 |
| NS | ขั้นต่ำมือ CLEARANCE (ส่วนมือรูปกรวย), 5 เปอร์เซ็นไทล์ | 49.4 |
| ชม | ส่วนรูปกรวยที่ติดนิ้ว | 25 |
| ผม | ความกว้างของมือ (ส่วนมือแบน) 5 เปอร์เซ็นไทล์ | 62 |
| NS | ความกว้างของข้อมือ (ใช้สำหรับความหนาของมือ – ส่วนมือแบน), 5 เปอร์เซ็นไทล์ | 29 |
| K | ความกว้างของมือที่แนบนิ้ว (ส่วนมือแบน) | 46 |
| หลี่ | ช่วงต้นแขน 95 เปอร์เซ็นไทล์ | NS |
|
หมายเหตุ: 1 – โพรบได้รับการออกแบบด้วยพินตรงกลางเพื่อหมุนมือโดยสัมพันธ์กับแขนท่อนล่างการเคลื่อนไหวนั้นสามารถแสดงได้อย่างเท่าเทียมกันโดยการหมุนโพรบ 2 – "ปลายนิ้ว" ได้รับการพัฒนาเพื่อให้เข้ากับขนาดของโพรบข้อต่อ ULเส้นผ่านศูนย์กลางจากปลายถึงข้อต่อแรก จากนั้นจึงเรียวจากขนาดปลายถึงเส้นผ่านศูนย์กลางนิ้วข้อต่อมีระยะห่างเท่า ๆ กันตามความยาวของนิ้ว 3 – โพรบได้รับการออกแบบมาเพื่อให้มือสามารถ "งอ" ในส่วนที่เกี่ยวกับแขนโดยใช้สลักบานพับที่อยู่ห่างจากความยาวของมือ (ปลายข้อมือ) 6 มม. (0,24 นิ้ว) และมือต้องโค้งงอไม่เกิน 90° เทียบกับแขน NS ถ้าต้นแขนจำเป็นต้องประเมินชิ้นส่วน จะต้องประกอบด้วยท่ออ่อนที่ติดอยู่ที่ปลายแขนท่อนล่าง เนื่องจากตำแหน่งที่แน่นอนของข้อศอกไม่สามารถกำหนดได้โดยทันทีจากจุดข้อมูลที่เลือกทดสอบนิ้ว Probe |
||
