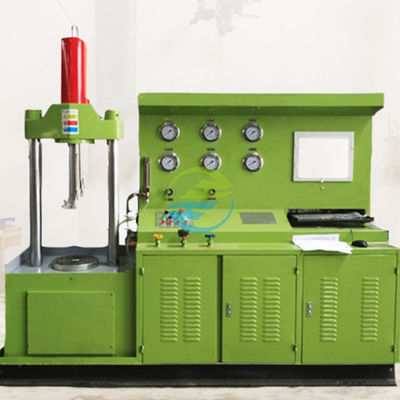

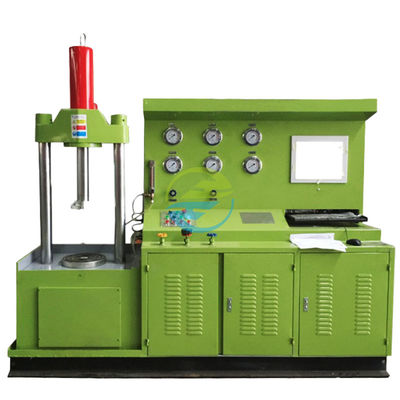

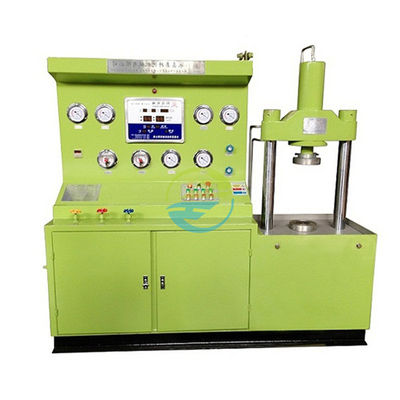

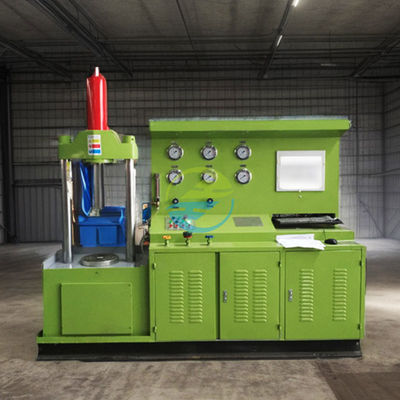

แท่นทดสอบอัจฉริยะวาล์วแนวตั้งและมิเตอร์วัดการไหล ISO 5167 0.1-200m³/ชม. 0-40MPa

จุดเด่นของผลิตภัณฑ์

• การตรวจจับความแม่นยำสูง: ใช้เซ็นเซอร์นำเข้าเพื่อให้ได้ความแม่นยำในการไหล ±0.3%FS และความแม่นยำของแรงดัน ±0.2%FS ได้รับการรับรองโดย CNAS เพื่อให้เป็นไปตามความแม่นยำระดับ 1 ของ ISO 5167
• การเปลี่ยนอุปกรณ์อย่างรวดเร็ว: ด้วยการยกด้วยไฟฟ้าและการหนีบด้วยลม การเปลี่ยนอุปกรณ์สำหรับข้อกำหนด DN300 ใช้เวลาน้อยกว่า 10 นาที เข้ากันได้กับวาล์วและมิเตอร์วัดการไหลหลายยี่ห้อ
• การควบคุมอัจฉริยะและการจัดการข้อมูล: หน้าจอสัมผัสสีขนาด 10 นิ้วพร้อมการสลับภาษาจีน-อังกฤษด้วยคลิกเดียว เทมเพลตการทดสอบมาตรฐานในตัว 20+ รายการ (ISO 5167, API 6D ฯลฯ) และการสร้างรายงาน PDF โดยอัตโนมัติพร้อมการตัดสินใจตามข้อกำหนด 判定
• ความเข้ากันได้กับหลายมาตรฐาน: รองรับขั้นตอนการทดสอบสำหรับ API 6D, EN 12266-1 ฯลฯ สร้างรายงานข้อมูลโดยอัตโนมัติตามที่จำเป็นสำหรับการรับรอง CE/API/CCC
• ความปลอดภัยและความน่าเชื่อถือ: ช่องแรงดันสูงสแตนเลส (ทนต่อ 60MPa) + หน้าต่างสังเกตการณ์กันระเบิดแบบเทมเปอร์ (การส่งผ่านแสง 92%) ความแม่นยำในการตรวจสอบการรั่วไหลสูงถึง 0.001L/min และการป้องกันสามชั้น (แรงดันเกิน ความร้อนสูงเกินไป หยุดฉุกเฉิน) เป็นไปตามมาตรฐานความปลอดภัยทางไฟฟ้า EN 61010-1
• การขยายตัวที่ยืดหยุ่น: โมดูลอุณหภูมิสูงเสริม (0-150°C) และระบบสุญญากาศ (องศาสุญญากาศ ≤10kPa) สำหรับการทดสอบสภาพการทำงานที่รุนแรง

มาตรฐานอ้างอิงสากล

มาตรฐานการวัดการไหล

• ISO 5167-1:2018 (อุปกรณ์แรงดันแตกต่างสำหรับการวัดการไหล)
  • ข้อ 5: การคำนวณระดับความแม่นยำและความไม่แน่นอน
  • ข้อ 7: วิธีการทดสอบซ้ำและความถูกต้อง
• GB/T 2624.1-2021 (อุปกรณ์วัดการไหลของของเหลวในท่อแรงดันแตกต่าง)
  • ส่วนที่ 5.3: การคำนวณค่าสัมประสิทธิ์การไหลและกระบวนการสอบเทียบ

มาตรฐานการทดสอบวาล์ว

• API 6D:2020 (วาล์วท่อ)
  • ข้อ 8.2: ขั้นตอนการทดสอบแรงดัน (แรงดันทดสอบเปลือก/ซีลและเวลาในการถือ)
  • ข้อ 8.3: เกณฑ์การยอมรับการรั่วไหล (ของเหลว ≤0.1mL/min·DN)
• EN 12266-1:2019 (การทดสอบแรงดันวาล์วอุตสาหกรรม)
  • ภาคผนวก A: วิธีการรั่วไหลของการทดสอบฟองอากาศ
  • ภาคผนวก B: กฎการตัดสินการรั่วไหลของแรงดันตก

ความปลอดภัยและความเข้ากันได้ของ EMC

• EN 61010-1:2010 (ข้อกำหนดด้านความปลอดภัยสำหรับอุปกรณ์วัด)
  • ข้อ 5: การแยกทางไฟฟ้าและการป้องกันแรงดันเกิน
  • ข้อ 7: ระดับการป้องกันทางกล (IP54/IP65)

พารามิเตอร์ทางเทคนิค
