เครื่องทดสอบการรั่วไหลของฮีเลียมสำหรับแบตเตอรี่รถยนต์พร้อมรอบการทำงาน 34 วินาที/ชิ้น และแรงดันชาร์จ 0–0.5 MPa

เครื่องทดสอบการรั่วไหลของฮีเลียมสำหรับแบตเตอรี่รถยนต์พร้อมรอบการทำงาน 34 วินาที/ชิ้น และแรงดันการชาร์จ 0-0.5 MPa

— — อุปกรณ์ทดสอบการรั่วไหลของแบตเตอรี่กำลังรถยนต์พร้อมการปิดผนึกอัตโนมัติและการตรวจจับฮีเลียม

รายละเอียดผลิตภัณฑ์

อุปกรณ์ตรวจจับการรั่วไหลของฮีเลียมสำหรับตัวเรือนแบตเตอรี่กำลังรถยนต์ที่พัฒนา ผลิต และจำหน่ายโดย Hejin Company ได้รับการพัฒนาสำหรับผู้ผลิตที่ต้องการทำการทดสอบการปิดผนึกที่เชื่อถือได้สำหรับตัวเรือนแบตเตอรี่ ฝาครอบ และส่วนประกอบแบตเตอรี่รถยนต์ที่เกี่ยวข้อง

ระบบใช้ฮีเลียมเป็นก๊าซติดตาม และออกแบบมาเพื่อระบุเส้นทางการรั่วไหลที่อาจตรวจจับได้ยากจากการตรวจสอบด้วยสายตาแบบดั้งเดิมหรือการทดสอบแรงดันพื้นฐาน สภาพแวดล้อมสุญญากาศที่ควบคุม กระบวนการชาร์จฮีเลียม และวิธีการตรวจจับการรั่วไหลที่มีความไวสูงทำงานร่วมกันเพื่อให้กระบวนการตรวจสอบที่สามารถทำซ้ำได้สำหรับการผลิตตัวเรือนแบตเตอรี่

อุปกรณ์นี้ผลิตโดย HeJin ซึ่งเป็นผู้ผลิตต้นทางที่รวมความสามารถด้านการวิจัยและพัฒนา การออกแบบทางวิศวกรรม และการผลิต ตั้งแต่การพัฒนาอุปกรณ์จับยึด การผลิตอุปกรณ์ ไปจนถึงการดีบักและการสนับสนุนทางเทคนิคหลังการขาย HeJin มีความแข็งแกร่งในการนำเสนอโซลูชันการทดสอบการรั่วไหลที่สมบูรณ์ แทนที่จะเป็นเพียงเครื่องตรวจจับแบบสแตนด์อโลน

แนะนำผลิตภัณฑ์

สำหรับตัวเรือนแบตเตอรี่รถยนต์ คุณภาพการปิดผนึกไม่สามารถตัดสินได้เพียงแค่การสังเกตพื้นผิวของผลิตภัณฑ์สำเร็จรูป

ตัวเรือนอาจมีรูปลักษณ์ที่สะอาดตา แต่ยังมีเส้นทางการรั่วไหลขนาดเล็กมากบริเวณรอยต่อการปิดผนึก รอยเชื่อม ช่องเปิดขั้วต่อ หรือรอยต่อโครงสร้าง สำหรับผู้ผลิต การระบุปัญหาเหล่านี้ก่อนที่ส่วนประกอบจะเข้าสู่ขั้นตอนการผลิตถัดไปสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อความสม่ำเสมอของกระบวนการและคุณภาพของผลิตภัณฑ์

นี่คือจุดที่การใช้การทดสอบการรั่วไหลของฮีเลียมเข้ามามีบทบาท

ระบบทดสอบการรั่วไหลของตัวเรือนแบตเตอรี่รถยนต์ใช้ฮีเลียมเป็นก๊าซติดตามและใช้กระบวนการตรวจจับการรั่วไหลเฉพาะเพื่อประเมินสภาพการปิดผนึกของส่วนประกอบที่กำลังทดสอบ ขึ้นอยู่กับการกำหนดค่าที่เลือก ชิ้นงานจะถูกวางไว้ในห้องสุญญากาศหรืออุปกรณ์จับยึดพิเศษ ถูกดูดอากาศออกตามเงื่อนไขที่ต้องการ สัมผัสกับฮีเลียมภายใต้เงื่อนไขการทดสอบที่ระบุ จากนั้นจึงประเมินโดยเครื่องตรวจจับการรั่วไหล

การกำหนดค่าอุปกรณ์สุดท้ายสามารถกำหนดได้ตามขนาดตัวเรือนแบตเตอรี่ของคุณ อัตราการรั่วไหลที่ต้องการ แรงดันทดสอบ เวลาในการทำงาน และการกำหนดค่าอุปกรณ์จับยึด

ทำไมต้องทดสอบการรั่วไหลของฮีเลียมสำหรับตัวเรือนแบตเตอรี่?

ตัวเรือนแบตเตอรี่มีรอยต่อโครงสร้างและการปิดผนึกหลายจุด วิธีการทดสอบการรั่วไหลต้องทำมากกว่าแค่การระบุการรั่วไหลที่เห็นได้ชัด

ฮีเลียมถูกใช้อย่างแพร่หลายเป็นก๊าซติดตาม เนื่องจากสามารถทำการทดสอบการรั่วไหลโดยใช้ก๊าซติดตามได้ด้วยเครื่องตรวจจับการรั่วไหลที่ออกแบบมาเฉพาะเพื่อตรวจจับก๊าซติดตามที่เลือก ISO 20485:2017 อธิบายเทคนิคการตรวจจับการรั่วไหลโดยใช้ก๊าซติดตามและเครื่องตรวจจับการรั่วไหลเฉพาะก๊าซติดตาม

สำหรับการผลิตตัวเรือนแบตเตอรี่รถยนต์ การทดสอบการรั่วไหลของฮีเลียมสามารถช่วยผู้ผลิตตรวจสอบ:

• ความสมบูรณ์ของการปิดผนึกตัวเรือน
• ประสิทธิภาพการปิดผนึกฝาครอบ
• การรั่วไหลของรอยต่อ
• การรั่วไหลบริเวณรอยเชื่อม
• การรั่วไหลของขั้วต่อหรือรอยต่อ
• การรั่วไหลของซีลยาง
• เส้นทางการรั่วไหลขนาดเล็ก
• ประสิทธิภาพการรั่วไหลของตัวเรือนโดยรวม

พื้นที่ที่สามารถตรวจจับได้จริงขึ้นอยู่กับการออกแบบอุปกรณ์จับยึดและวิธีการเชื่อมต่อตัวเรือนแบตเตอรี่กับวงจรทดสอบ

คุณสมบัติผลิตภัณฑ์

ออกแบบมาสำหรับการตรวจสอบตัวเรือนแบตเตอรี่รถยนต์

ระบบได้รับการออกแบบตามโครงสร้างทางกายภาพและข้อกำหนดการปิดผนึกของส่วนประกอบแบตเตอรี่รถยนต์ รวมถึงตัวเรือนแบตเตอรี่และฝาครอบ

การตรวจจับก๊าซติดตามฮีเลียม

ฮีเลียมถูกใช้เป็นก๊าซติดตามสำหรับการตรวจจับการรั่วไหลขนาดเล็ก วิธีนี้ช่วยให้ระบบตอบสนองเฉพาะต่อฮีเลียมที่ปล่อยออกมาผ่านเส้นทางการรั่วไหล

การทดสอบในห้องสุญญากาศ

วิธีการใช้ห้องสุญญากาศให้สภาพแวดล้อมการทดสอบที่ควบคุมได้รอบๆ ชิ้นงาน ระบบห้องสุญญากาศที่ HeJin เผยแพร่ใช้เทคโนโลยีห้องสุญญากาศสำหรับการตรวจสอบการรั่วไหล

กระบวนการทดสอบอัตโนมัติ

ลำดับการทดสอบสามารถรวมการดูดอากาศออก การชาร์จฮีเลียม การตรวจจับ การตัดสินผลลัพธ์ และขั้นตอนกระบวนการอื่นๆ เข้าเป็นรอบการทดสอบที่ควบคุมได้

รอบการผลิต

การกำหนดค่า HJ-LT-1 ที่ HeJin เผยแพร่ระบุเวลาทำงาน 34 วินาทีต่อชิ้น

อุปกรณ์จับยึดแบบกำหนดเอง

ตัวเรือนแบตเตอรี่มีความแตกต่างกันอย่างมากในด้านขนาด รอยต่อ และโครงสร้างการปิดผนึก ดังนั้นอุปกรณ์จับยึดจึงสามารถออกแบบตามชิ้นงานจริงของลูกค้าได้

ฟังก์ชันหลัก

• การตรวจสอบการปิดผนึกตัวเรือนแบตเตอรี่
• การทดสอบการรั่วไหลของฝาครอบแบตเตอรี่
• การทดสอบในห้องสุญญากาศ
• การชาร์จฮีเลียม
• การตรวจจับการรั่วไหลขนาดเล็ก
• การคัดกรองการรั่วไหลขนาดใหญ่
• การประเมินอัตราการรั่วไหล
• การตัดสินผลการทดสอบอัตโนมัติ

ข้อมูลจำเพาะทางเทคนิค

เทคโนโลยีหลัก

การตรวจจับการรั่วไหลด้วยก๊าซติดตามฮีเลียม

หลักการตรวจจับพื้นฐานขึ้นอยู่กับก๊าซติดตามฮีเลียม

ส่วนประกอบที่ทดสอบจะเชื่อมต่อกับวงจรทดสอบที่เหมาะสม ฮีเลียมจะถูกป้อนภายใต้เงื่อนไขการทดสอบที่กำหนด ในขณะที่ด้านตรวจจับจะอยู่ในสภาวะสุญญากาศที่ต้องการ

หากมีเส้นทางการรั่วไหล ฮีเลียมจะผ่านเส้นทางนั้นและไปถึงด้านตรวจจับ เครื่องตรวจจับการรั่วไหลของฮีเลียมจะวัดสัญญาณที่สอดคล้องกันและเปรียบเทียบกับค่าที่ยอมรับได้ที่ตั้งไว้ล่วงหน้า

ISO 20485:2017 กำหนดเทคนิคเฉพาะสำหรับการตรวจจับการรั่วไหลโดยใช้ก๊าซติดตามและเครื่องตรวจจับการรั่วไหลเฉพาะก๊าซติดตาม

เทคโนโลยีห้องสุญญากาศ

ห้องสุญญากาศสร้างสภาพแวดล้อมที่ควบคุมได้สำหรับกระบวนการตรวจจับการรั่วไหล

ระบบห้องสุญญากาศที่ HeJin เผยแพร่ อธิบายลำดับที่เกี่ยวข้องกับการดูดอากาศออก การทดสอบการรั่วไหลขนาดใหญ่ การชาร์จฮีเลียม การทดสอบการรั่วไหลขนาดเล็ก การกู้คืนฮีเลียม และการระบายอากาศในห้อง

กระบวนการนี้ช่วยลดการพึ่งพาการตรวจสอบด้วยตนเองและให้ขั้นตอนการทดสอบที่สม่ำเสมอมากขึ้น

การจัดการฮีเลียมพื้นหลัง

ความเข้มข้นของฮีเลียมพื้นหลังเป็นข้อควรพิจารณาที่สำคัญเมื่อทำการทดสอบการรั่วไหลที่ละเอียดอ่อน

ก่อนการตรวจจับการรั่วไหลขนาดเล็ก ระบบตรวจจับสามารถตรวจสอบสัญญาณฮีเลียมพื้นหลังและสร้างค่าพื้นฐานที่ต้องการก่อนขั้นตอนการชาร์จฮีเลียม

สิ่งนี้ช่วยสร้างสภาพแวดล้อมการวัดที่ควบคุมได้มากขึ้น

การใช้งาน

• การผลิตแบตเตอรี่รถยนต์
• การผลิตตัวเรือนแบตเตอรี่ EV
• การผลิตตัวเรือนแบตเตอรี่
• การผลิตฝาครอบแบตเตอรี่
• การผลิตโมดูลแบตเตอรี่
• การประกอบชุดแบตเตอรี่
• การตรวจสอบคุณภาพส่วนประกอบรถยนต์
• การตรวจสอบส่วนประกอบการจัดการความร้อนของแบตเตอรี่

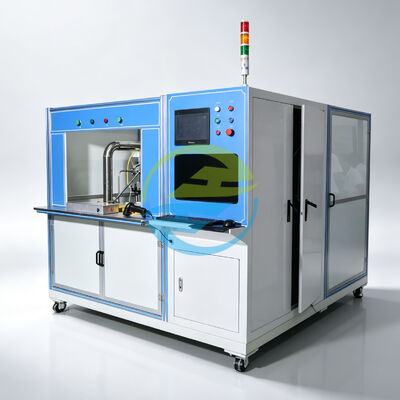

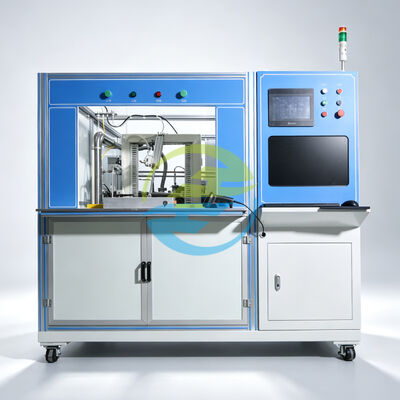

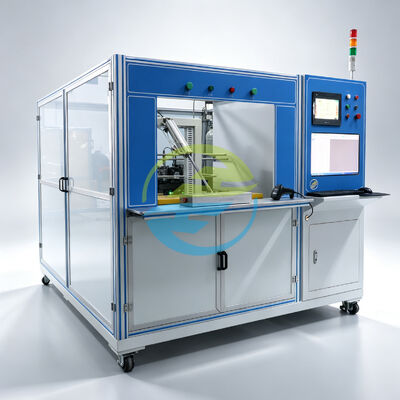

รูปภาพรายละเอียด

เกี่ยวกับ HeJin

HJ AUTOMATIC CONTROL TECHNOLOGY CO., LTD ดำเนินงานภายใต้ชื่อ HeJin ก่อตั้งขึ้นในกวางโจวในปี 2012 บริษัทมีความเชี่ยวชาญในการวิจัยและพัฒนา การผลิต และการขายอุปกรณ์ทดสอบอุตสาหกรรมที่ใช้เทคโนโลยีเข้มข้น

กลุ่มผลิตภัณฑ์ครอบคลุมอุปกรณ์ทดสอบการรั่วไหล อุปกรณ์ทดสอบชิ้นส่วนรถยนต์ อุปกรณ์ทดสอบ IP อุปกรณ์ทดสอบเครื่องใช้ในบ้าน อุปกรณ์ทดสอบการติดไฟ อุปกรณ์ทดสอบแรงกระแทก และโซลูชันการทดสอบอุตสาหกรรมอื่นๆ

สำหรับลูกค้าที่มองหาผู้ผลิตโดยตรง ความสามารถแบบบูรณาการนี้มีความสำคัญ HeJin ออกแบบและผลิตอุปกรณ์ของตนในประเทศจีน และพัฒนาโซลูชันการทดสอบที่กำหนดเองตามข้อกำหนดผลิตภัณฑ์และการปฏิบัติตามข้อกำหนด

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับผู้ผลิต ลูกค้าสามารถเยี่ยมชมหน้า เกี่ยวกับเรา ของ HeJin หรือสำรวจหมวดหมู่ อุปกรณ์ทดสอบการรั่วไหล

คำถามที่พบบ่อย

1. อุปกรณ์ทดสอบการรั่วไหลของฮีเลียมนี้สามารถทดสอบผลิตภัณฑ์ใดได้บ้าง?

การใช้งานหลักคือการทดสอบรีเลย์แบบปิดผนึก อุปกรณ์จับยึดและกระบวนการทดสอบสามารถปรับแต่งได้ตามโครงสร้างรีเลย์จริงและอินเทอร์เฟซการเชื่อมต่อ

2. ใช้ก๊าซอะไรในการตรวจจับการรั่วไหลขนาดเล็ก?

การกำหนดค่าที่อ้างอิงใช้ฮีเลียม 100% เป็นก๊าซตรวจจับการรั่วไหลขนาดเล็ก

3. แรงดันทดสอบสูงสุดคือเท่าใด?

การกำหนดค่าอ้างอิงระบุ 25 บาร์สำหรับการทดสอบการรั่วไหลขนาดใหญ่และขนาดเล็ก โดยแรงดันสามารถปรับลดลงได้ แรงดันสุดท้ายควรถูกกำหนดตามข้อกำหนดผลิตภัณฑ์ของลูกค้า

4. สามารถทดสอบผลิตภัณฑ์ได้กี่ชิ้นต่อครั้ง?

การกำหนดค่าอ้างอิงมีสถานีทดสอบสองสถานี โดยมีชิ้นงานหนึ่งชิ้นต่อสถานี

5. เวลาทำงานอ้างอิงคือเท่าใด?

การกำหนดค่าอ้างอิงที่เผยแพร่ระบุเวลาประมาณ 30 วินาทีต่อชิ้นงาน ซึ่งเทียบเท่ากับประมาณ 120 ชิ้นงานต่อชั่วโมง
