| ชื่อแบรนด์: | HeJin |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | T / T, L / C |
| ความสามารถในการจําหน่าย: | 3 ชุดต่อ 3 เดือน |

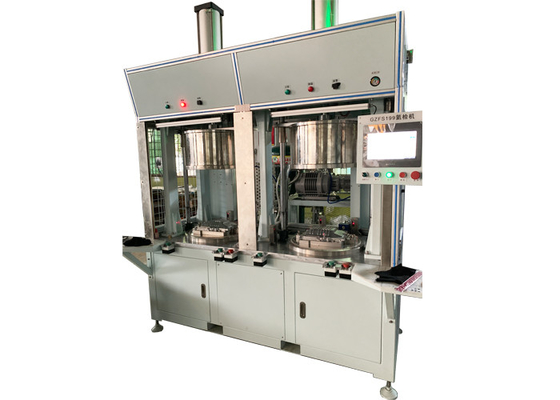

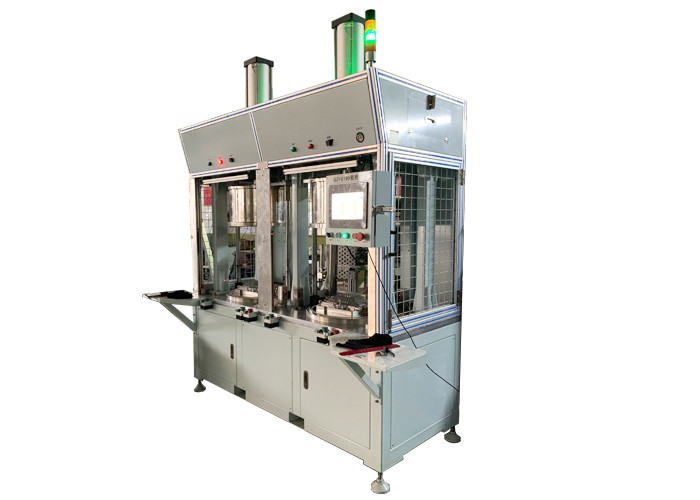

อุปกรณ์ทดสอบการรั่วของฮีเลียม 2 ห้องสำหรับฝาครอบอินเวอร์เตอร์เครื่องยนต์ในรถยนต์
ระบบนี้ใช้วิธีห้องสุญญากาศและดำเนินการตั้งแต่การดูดฝุ่นไปจนถึงการชาร์จฮีเลียมการตรวจสอบและการรีไซเคิลฮีเลียมโดยแต่ละหน่วยระบบนี้ง่ายต่อการรวมเข้ากับสายการผลิตที่มีอยู่ซึ่งทำให้การจัดการกระบวนการทำได้ง่าย
คุณลักษณะของวิธีห้องสุญญากาศ
1. สามารถตรวจสอบการรั่วไหลโดยรวมได้
2. การวัดการรั่วไหลเป็นไปอย่างรวดเร็ว
3. ไม่คาดว่าจะเกิดข้อผิดพลาดจากมนุษย์
4. ระบบอัตโนมัติสามารถรับรู้ได้อย่างง่ายดาย
5. ไม่จำเป็นต้องมีมาตรการป้องกันการปนเปื้อนของฮีเลียม
แอปพลิเคชั่นตรวจจับการรั่วของฮีเลียม
การควบคุมคุณภาพของชิ้นส่วนและส่วนประกอบการผลิตโดยใช้การตรวจจับการรั่วไหลของฮีเลียมสามารถช่วยรับประกันความสมบูรณ์ของกระบวนการผลิตของคุณตัวอย่างทั่วไป ได้แก่ วาล์ว, ท่อที่มีความบริสุทธิ์สูง, สายเบรก, สายน้ำมัน, สายไฮดรอลิก, ชุดทำความเย็น, หม้อน้ำ, เครื่องแลกเปลี่ยนความร้อน, คอนเดนเซอร์, ถังเก็บและอื่น ๆ ในชิ้นส่วนรถยนต์
พารามิเตอร์:
| ชิ้นงาน |
ฝาครอบอินเวอร์เตอร์เครื่องยนต์ยานยนต์ ชิ้นส่วนรถยนต์ |
| ห้องสุญญากาศ | 2 แต่ละห้องสามารถทดสอบได้ 1 ตัวอย่าง |
| ขนาดห้อง | ตามความต้องการของลูกค้า |
| ก๊าซสำหรับการทดสอบการรั่วไหลขั้นต้น | ไนโตรเจน (30Kpa) |
| ก๊าซ Tracer | ฮีเลียม |
| ความดันฮีเลียม | 30Kpa ปรับได้ (ปรับลง) |
| การกู้คืนฮีเลียม | ≥90% |
| อัตราการรั่วของสัญญาณเตือน | 1.0E-5 mbar.l / วินาที |
| รอบเวลา | 100sec / ชิ้น |
| โหลดและยกเลิกการโหลด | คู่มือ |
กระบวนการทำงาน:
|
โหลดชิ้นงานแล้ว และ ปิดห้องสุญญากาศ |
ผู้ปฏิบัติงานวางชิ้นงานไว้ในส่วนยึดของห้องสุญญากาศกดปุ่มเริ่มต้น ปิดประตูห้องสุญญากาศโดยอัตโนมัติและรอบการทดสอบจะเริ่มขึ้น หมายเหตุ: มีการติดตั้งตัวป้องกันตะแกรงที่ทั้งสองด้านของห้องสุญญากาศเมื่อปิดประตูห้องสุญญากาศตรวจสอบให้แน่ใจว่าไม่มีวัตถุใด ๆ ในบริเวณรอยต่อที่รบกวนการเคลื่อนไหวของห้องสุญญากาศ |
|
อพยพ และ การทดสอบการรั่วไหลขั้นต้น |
หลังจากปิดห้องแล้ววาล์วสูญญากาศจะเปิดโดยอัตโนมัติห้องและชิ้นทดสอบจะถูกเคลื่อนย้ายโดยกลุ่มปั๊มจนถึงสุญญากาศของจุดที่กำหนด เซ็นเซอร์สูญญากาศจะตรวจสอบค่าสูญญากาศในห้องและชิ้นทดสอบทีละชิ้น เมื่อค่าสูญญากาศในห้องถึงการตั้งค่าให้หยุดการอพยพของชิ้นทดสอบห้องจะถูกอพยพต่อไปจนถึงการตั้งค่า ในระหว่างการอพยพในห้องทดลองชิ้นทดสอบกำลังทดสอบโดยวิธีการสลายตัวด้วยความดันเพื่อหาการรั่วไหลขั้นต้น หากชิ้นทดสอบมีการรั่วไหลขั้นต้นกระบวนการทดสอบอัตโนมัติจะถูกยกเลิกสัญญาณของการรั่วไหลขั้นต้นจะถูกส่งออกไป หากชิ้นทดสอบไม่มีการรั่วไหลขั้นต้นให้ดำเนินการทดสอบต่อไป |
|
เติมฮีเลียม และ การทดสอบการรั่วไหลที่ดี |
ห้องและชิ้นทดสอบจะต้องอพยพโดยกลุ่มปั๊มจนถึงสุญญากาศของจุดที่กำหนด เมื่อค่าสูญญากาศภายในห้องและชิ้นทดสอบถึงความดันสูญญากาศที่ตั้งไว้ล่วงหน้าทีละรายการ เครื่องตรวจจับการรั่วไหลจะเริ่มทดสอบค่าฮีเลียมของห้องก่อนที่จะชาร์จฮีเลียมและลดค่าพื้นหลังนี้ให้เป็นศูนย์ ฮีเลียมถูกชาร์จไปยังชิ้นทดสอบตามค่าที่ตั้งไว้ หากสัญญาณฮีเลียมในห้องมากกว่าจุดที่กำหนดผ่าน / ล้มเหลวเกิดจากเครื่องตรวจจับการรั่วแสดงว่าไม่มีการรั่วไหลไฟสีเขียวจะสว่างขึ้น |
| ฮีเลียมกู้คืน | หลังจากขั้นตอนการทดสอบการรั่วไหลอย่างละเอียดฮีเลียมจะถูกกู้คืนไปยังที่เก็บแรงดันต่ำผ่านการปรับสมดุลความดันอัตโนมัติเมื่อถึงความดัน 1atm ปั๊มสุญญากาศจะดึงฮีเลียมที่เหลือจากชิ้นทดสอบกลับเป็นความดันจุดที่กำหนด |
| Vent Chamber | หลังจากขั้นตอนการทดสอบการรั่วไหลอากาศจะถูกชาร์จไปยังห้องด้วยความดัน 1atm |
| ยกเลิกการโหลดชิ้นทดสอบ |
หากชิ้นทดสอบได้รับการประเมินเป็น NOK ข้อความเตือนที่เกี่ยวข้องจะปรากฏบนบอร์ดการทำงานและหน้าจอผู้ปฏิบัติงานจะต้องกดปุ่มยืนยันบนบอร์ดการทำงานเพื่อรับทราบผลการทดสอบมิฉะนั้นจะไม่สามารถเปิดประตูห้องได้ . เมื่อกดปุ่มยืนยันประตูห้องจะเปิดโดยอัตโนมัติผู้ปฏิบัติงานจะคลายข้อต่อถอดชิ้นงาน หากชิ้นทดสอบได้รับการประเมินว่า OK ข้อความ OK ที่เกี่ยวข้องจะปรากฏบนแผงควบคุมและหน้าจอประตูห้องจะเปิดโดยอัตโนมัติผู้ปฏิบัติงานคลายข้อต่อถอดชิ้นงาน |
