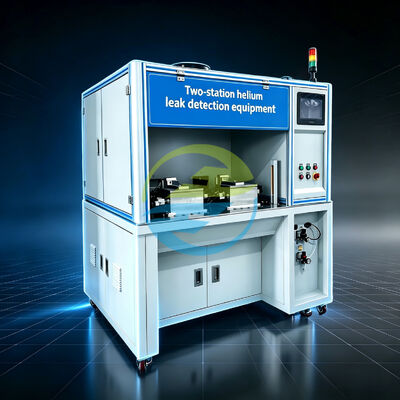

เครื่องทดสอบการรั่วไหลของฮีเลียมแบบรีเลย์ความแม่นยำสูงสำหรับการตรวจสอบความแน่นของก๊าซอัตโนมัติพร้อมสถานีทดสอบสองสถานี

อุปกรณ์ทดสอบการรั่วของฮีเลียมรีเลย์ความแม่นยำสูงสำหรับการตรวจสอบความหนาแน่นของก๊าซอัตโนมัติพร้อมสถานีทดสอบสองแห่ง

แนะนำผลิตภัณฑ์

รีเลย์อาจดูประกอบอย่างสมบูรณ์จากภายนอก แต่ประสิทธิภาพการซีลอาจขึ้นอยู่กับข้อบกพร่องที่ไม่สามารถมองเห็นได้ในระหว่างการตรวจสอบด้วยภาพ

สำหรับผู้ผลิตรีเลย์ยานยนต์ ชิ้นส่วนไฟฟ้าแบบปิดผนึก และชุดประกอบที่มีความแม่นยำอื่นๆ การทดสอบการรั่วไหลจึงเป็นมากกว่าขั้นตอนการควบคุมคุณภาพอีกขั้นหนึ่ง นี่เป็นวิธีปฏิบัติจริงในการตรวจสอบว่าส่วนประกอบสำเร็จรูปบรรลุระดับความหนาแน่นของก๊าซตามที่ต้องการหรือไม่ ก่อนที่จะย้ายไปยังขั้นตอนการผลิตถัดไป

อุปกรณ์ทดสอบการรั่วของฮีเลียมรีเลย์แบบสองสถานีได้รับการพัฒนาโดยเฉพาะตามข้อกำหนดนี้

ระบบใช้ฮีเลียมเป็นก๊าซติดตาม เนื่องจากฮีเลียมสามารถผ่านเส้นทางการรั่วไหลที่มีขนาดเล็กมากได้ จึงสามารถตรวจจับได้ด้วยเครื่องตรวจจับการรั่วไหลของฮีเลียมเมื่อชิ้นงานที่ปิดผนึกมีเส้นทางการรั่วไหล ทำให้การทดสอบการรั่วของฮีเลียมเหมาะสมเป็นพิเศษสำหรับส่วนประกอบที่การทดสอบการสลายตัวของแรงดันหรือความหนาแน่นของอากาศแบบเดิมๆ เพียงอย่างเดียวอาจไม่ให้ความไวที่เพียงพอ

การกำหนดค่าแบบสองสถานียังช่วยให้ทีมผลิตมีความยืดหยุ่นมากขึ้น ขณะที่สถานีหนึ่งกำลังดำเนินการรอบการทดสอบที่ตั้งโปรแกรมไว้ สถานีอีกสถานีหนึ่งสามารถเตรียมสำหรับชิ้นงานถัดไปได้ ซึ่งช่วยลดการรอที่ไม่จำเป็นระหว่างการปฏิบัติงาน และทำให้อุปกรณ์รวมเข้ากับขั้นตอนการผลิตต่อเนื่องได้ง่ายขึ้น

ได้รับการออกแบบมาเพื่อการทดสอบรีเลย์เป็นหลัก ในขณะที่ฟิกซ์เจอร์และการกำหนดค่ากระบวนการสามารถปรับแต่งได้ตามโครงสร้าง ขนาด และข้อกำหนดในการทดสอบจริงของชิ้นงานของลูกค้า

คุณสมบัติ

สถานีทดสอบอิสระสองแห่ง

โครงสร้างสองสถานีช่วยให้อุปกรณ์สามารถจัดการการทดสอบผ่านตำแหน่งงานอิสระสองตำแหน่ง การกำหนดค่านี้เหมาะสำหรับสภาพแวดล้อมการผลิตที่ผู้ผลิตจำเป็นต้องสร้างสมดุลระหว่างความแม่นยำในการทดสอบกับปริมาณงานจริง

การตรวจจับก๊าซฮีเลียมเทรเซอร์

ฮีเลียมถูกใช้เป็นก๊าซตรวจจับ ลักษณะทางกายภาพทำให้เหมาะสำหรับการระบุเส้นทางการรั่วไหลที่มีขนาดเล็กมากในส่วนประกอบที่ปิดผนึก

การตรวจจับการรั่วไหลอัตโนมัติ

อุปกรณ์ได้รับการออกแบบโดยใช้กระบวนการตรวจจับการรั่วของฮีเลียมอัตโนมัติ ซึ่งช่วยลดการพึ่งพาการตัดสินใจด้วยตนเองในระหว่างขั้นตอนการตรวจจับจริง

การออกแบบฟิกซ์เจอร์ที่เน้นการถ่ายทอด

อุปกรณ์นี้มีจุดประสงค์หลักสำหรับการทดสอบรีเลย์ HeJin สามารถพัฒนาฟิกซ์เจอร์เฉพาะตามขนาดรีเลย์ โครงสร้างการเชื่อมต่อ และข้อกำหนดในการผลิต

ความจุชิ้นงานที่ยืดหยุ่น

การกำหนดค่าที่เผยแพร่รองรับชิ้นงาน 1–4 ชิ้นสำหรับการตรวจสอบ ซึ่งให้ความยืดหยุ่นในการจัดการการโหลดที่แตกต่างกัน

วิศวกรรมเชิงการผลิต

แทนที่จะนำเสนอเฉพาะเครื่องตรวจจับแบบสแตนด์อโลน HeJin พัฒนาอุปกรณ์ตามกระบวนการทดสอบที่สมบูรณ์ของลูกค้า รวมถึงการออกแบบฟิกซ์เจอร์ ลำดับการทดสอบ และการบูรณาการสายการผลิต

ฟังก์ชั่นหลัก

• การตรวจจับการรั่วไหลของฮีเลียมอัตโนมัติ
• การตรวจสอบความหนาแน่นของแก๊สรีเลย์
• การทดสอบก๊าซฮีเลียมตามรอย
• การดำเนินการทดสอบสองสถานี
• ตำแหน่งฟิกซ์เจอร์ของชิ้นงาน
• ทดสอบการควบคุมแรงดัน
• การประเมินผลการรั่วไหล
• ฯลฯ...

อุปกรณ์นี้สามารถทดสอบอะไรได้บ้าง?

การใช้งานหลักของการทดสอบรีเลย์แบบปิดผนึก

ชิ้นงานที่ใช้โดยทั่วไปอาจรวมถึง:

• รีเลย์ยานยนต์
• รีเลย์ปิดผนึก
• รีเลย์อุตสาหกรรม
• ส่วนประกอบทางไฟฟ้าที่ปิดสนิท
• ชิ้นส่วนอิเล็กทรอนิกส์ที่ปิดสนิท

ระบบยังสามารถพิจารณาสำหรับส่วนประกอบที่ปิดสนิทอื่นๆ เมื่อขนาด วิธีการเชื่อมต่อ และข้อกำหนดในการทดสอบการรั่วไหลเข้ากันได้กับอุปกรณ์

สำหรับการใช้งานใหม่ ลูกค้าควรจัดเตรียมแบบร่างชิ้นงาน โครงสร้างการปิดผนึก แรงดันทดสอบ อัตราการรั่วไหลที่อนุญาตที่ต้องการ และกำลังการผลิตที่คาดหวัง จากนั้น HeJin จะสามารถประเมินวิธีการทดสอบและการกำหนดค่าฟิกซ์เจอร์ได้

อุปกรณ์ตรวจจับอะไร?

มุ่งเน้นไปที่ประสิทธิภาพการรั่วซึมของก๊าซและการรั่วไหล ได้แก่ :

การรั่วไหลภายนอก

การตรวจจับการรั่วไหลจากชิ้นงานที่ปิดผนึกสู่สภาพแวดล้อมโดยรอบ

ข้อบกพร่องการปิดผนึกภายใน

การตรวจจับเส้นทางการรั่วไหลที่เกิดจากการปิดผนึกส่วนต่อประสาน ข้อต่อ หรือข้อบกพร่องทางโครงสร้าง

เส้นทางไมโครรั่วไหล

การตรวจจับที่ใช้ฮีเลียมสามารถระบุเส้นทางการรั่วไหลที่มีขนาดเล็กมากซึ่งอาจระบุได้ยากผ่านการตรวจสอบด้วยภาพ

ความสม่ำเสมอในการปิดผนึก

กระบวนการทดสอบซ้ำช่วยให้ผู้ผลิตตรวจสอบความสม่ำเสมอของประสิทธิภาพการซีลในทุกชุดการผลิต

มาตรฐานอ้างอิงระหว่างประเทศ

ISO 20485:2017 — การทดสอบแบบไม่ทำลาย — การทดสอบการรั่ว — วิธี Tracer Gas

ISO 20485:2017 เป็นเอกสารอ้างอิงระหว่างประเทศที่เกี่ยวข้องโดยตรงที่สุดสำหรับการทดสอบการรั่วไหลของตัวตามรอยและก๊าซ ISO ระบุว่ามาตรฐานอธิบายเทคนิคในการตรวจจับการรั่วไหลโดยใช้เครื่องตรวจจับก๊าซตามรอยและเครื่องตรวจจับการรั่วไหลเฉพาะสำหรับก๊าซตามรอย

ISO 20486:2017 — การสอบเทียบการรั่วไหลอ้างอิงสำหรับก๊าซ

ISO 20486:2017 เป็นส่วนหนึ่งของมาตรฐานการทดสอบแบบไม่ทำลาย ISO 19.100 ซึ่งครอบคลุมการทดสอบการรั่วไหลและการสอบเทียบการรั่วไหลอ้างอิงสำหรับก๊าซ มีความเกี่ยวข้องเมื่อสร้างสภาวะการรั่วไหลอ้างอิงที่ตรวจสอบย้อนกลับได้สำหรับระบบทดสอบการรั่วไหล

การอ้างอิงการจัดการคุณภาพ ISO 9001

ISO 9001 เป็นกรอบการทำงานที่ได้รับการยอมรับในระดับสากลสำหรับระบบการจัดการคุณภาพ

การอัปเดตที่สำคัญปี 2026: ขณะนี้ ISO 9001:2026 ได้รับการเผยแพร่แล้ว ขณะที่ ISO 9001:2015 ได้ถูกถอนออกแล้ว ดังนั้น เอกสารประกอบโครงการควรระบุฉบับที่เกี่ยวข้อง แทนที่จะอธิบาย ISO 9001:2015 ว่าเป็นฉบับปัจจุบันโดยอัตโนมัติ

IEC 60529 — องศาการป้องกันจากสิ่งห่อหุ้ม

IEC 60529 กำหนดระบบรหัส IP ที่ใช้ในการจำแนกระดับการป้องกันที่ได้รับจากกล่องหุ้มสำหรับอุปกรณ์ไฟฟ้า สิ่งพิมพ์รวมของ IEC รวมถึงมาตรฐานดั้งเดิมพร้อมกับการแก้ไข

ข้อมูลจำเพาะทางเทคนิค

ภาพรายละเอียด

บริการหลังการขายที่มีคุณภาพ

การสนับสนุนด้านวิศวกรรมที่ดำเนินต่อไปหลังการส่งมอบ

สำหรับอุปกรณ์ทดสอบการรั่วไหล การส่งมอบไม่ใช่จุดสิ้นสุดของโครงการ

ความท้าทายที่แท้จริงมักเริ่มต้นขึ้นเมื่ออุปกรณ์เข้าสู่สภาพแวดล้อมการผลิต: การวางตำแหน่งฟิกซ์เจอร์ พารามิเตอร์การทดสอบ การจ่ายฮีเลียม การสอบเทียบจุดรั่วไหลอ้างอิง และการทำงานในแต่ละวัน ล้วนส่งผลต่อความเสถียรของการทดสอบ

นั่นคือเหตุผลที่ HeJin ให้การสนับสนุนทางเทคนิคตลอดวงจรชีวิตอุปกรณ์

คำถามที่พบบ่อย

1. อุปกรณ์นี้สามารถทดสอบผลิตภัณฑ์ใดบ้าง

ได้รับการออกแบบมาสำหรับผลิตภัณฑ์ที่บรรจุไว้ล่วงหน้าซึ่งต้องมีการทดสอบการรั่วของฮีเลียม ช่วงที่เข้ากันได้ที่ระบุประกอบด้วยตัววาล์วรุ่น 250, 400 และ 600 รวมถึงอีพอกซีเรซินรุ่น 100, 300 และ 500 ผลิตภัณฑ์อื่นๆ สามารถประเมินได้ตามโครงสร้างและข้อกำหนดในการทดสอบ

2. อุปกรณ์มีห้องสุญญากาศกี่ห้อง?

มีห้องสุญญากาศ 2 ห้อง

3. แต่ละห้องสามารถทดสอบผลิตภัณฑ์ได้กี่รายการ?

ห้องสุญญากาศแต่ละห้องได้รับการออกแบบให้รองรับชิ้นงานได้ 1 ถึง 4 ชิ้น

4. เกณฑ์การแจ้งเตือนการรั่วไหลคืออะไร?

เกณฑ์การยอมรับจริงสำหรับผลิตภัณฑ์ของลูกค้าควรพิจารณาจากข้อกำหนดทางเทคนิคและขั้นตอนการทดสอบที่เกี่ยวข้อง

5. ก๊าซอะไรที่ใช้ในการทดสอบการรั่วไหล?

ฮีเลียมเป็นก๊าซทดสอบที่ระบุ

6. กำลังการผลิตคืออะไร?

กำลังการผลิตที่ระบุคือ 200 หน่วยต่อชั่วโมง

7. การโหลดและการขนถ่ายอัตโนมัติหรือไม่?

อุปกรณ์ได้รับการกำหนดค่าสำหรับการขนถ่ายด้วยตนเอง การโหลดและการขนถ่ายอัตโนมัติสามารถปรับแต่งได้

8. ต้องใช้แหล่งจ่ายไฟอะไร?

380 V ระบบ 5 สาย 3 เฟส 50 Hz.

9. จำเป็นต้องใช้ฮีเลียมชนิดใด?

ฮีเลียมถูกจ่ายผ่านถังแก๊ส แหล่งก๊าซควรอยู่ห่างจากทางเข้าก๊าซของอุปกรณ์ภายใน 2 เมตร โดยมีแรงดันทางเข้า 0.2 MPa

10. ต้องใช้ลมอัดชนิดใด?

ข้อกำหนดด้านอากาศอัดที่ระบุคือ 0.5–0.7 MPa ต้องใช้อากาศอัดที่สะอาดและแห้งในการทำงานของวาล์วนิวแมติก

เกี่ยวกับ เหอจิน

HeJin เป็นผู้ผลิตในประเทศจีนที่เชี่ยวชาญด้านการทดสอบทางอุตสาหกรรมและอุปกรณ์อัตโนมัติ

บริษัทก่อตั้งขึ้นในปี 2012 โดยมุ่งเน้นด้านการวิจัยและพัฒนา การออกแบบทางวิศวกรรม การผลิต และการสนับสนุนทางเทคนิคสำหรับอุปกรณ์เฉพาะที่ใช้ในชิ้นส่วนยานยนต์ การตรวจจับการรั่วไหล การจัดการก๊าซ และการทดสอบทางอุตสาหกรรม

แทนที่จะจัดหาเครื่องจักรมาตรฐาน HeJin ทำงานร่วมกับลูกค้าเพื่อพัฒนาอุปกรณ์ตามความต้องการการผลิตจริงของลูกค้า

ตั้งแต่การอภิปรายทางเทคนิคครั้งแรกไปจนถึงการออกแบบอุปกรณ์ติดตั้ง การผลิตอุปกรณ์ การทดสอบการใช้งาน และการสนับสนุนหลังการขาย กระบวนการทางวิศวกรรมยังคงเชื่อมโยงกันอย่างใกล้ชิด

สิ่งสำคัญคือเมื่อระบบทดสอบต้องทำงานได้อย่างน่าเชื่อถือโดยเป็นส่วนหนึ่งของสายการผลิตจริง
