850 * 750 * 400mm 2 สถานีทดสอบเครื่องทดสอบการรั่วของฮีเลียม

จำนวนสั่งซื้อขั้นต่ำ :	1 ชุด	ราคา :	Negotiatable
รายละเอียดการบรรจุ :	ไม้อัด	เวลาการส่งมอบ :	90 วัน
เงื่อนไขการชำระเงิน :	T / T, L / C	สามารถในการผลิต :	3 ชุดต่อ 3 เดือน

สถานที่กำเนิด:	ประเทศจีน	ชื่อแบรนด์:	HeJin
ได้รับการรับรอง:	Third party calibration certificate(cost additional)

ข้อมูลรายละเอียด
ตัวอย่างทดสอบ:	แผ่นแลกเปลี่ยนความร้อน	สถานีทดสอบ:	2
ก๊าซทดสอบการรั่วไหล:	ฮีเลียม	โหมดควบคุม:	การควบคุม PLC
ความดันรั่วของไนโตรเจน:	5.5 Mpa	ความดันรั่วของฮีเลียม:	5.0 ล้านพิกเซล
จุดปฏิเสธ:	5.0E-7Pa.m3 / วินาที	ฟังก์ชัน:	ระบบทดสอบการรั่วของฮีเลียมเพลทแลกเปลี่ยนความร้อน
อัตราการฟื้นตัวของฮีเลียม:	≥98%
เน้น:	เครื่องทดสอบการรั่วของฮีเลียม 850 * 750 * 400 มม. , 850 * 750 * 400 มม. 2 สถานีทดสอบ , 2 สถานีทดสอบการทดสอบการรั่วของฮีเลียม

รายละเอียดสินค้า

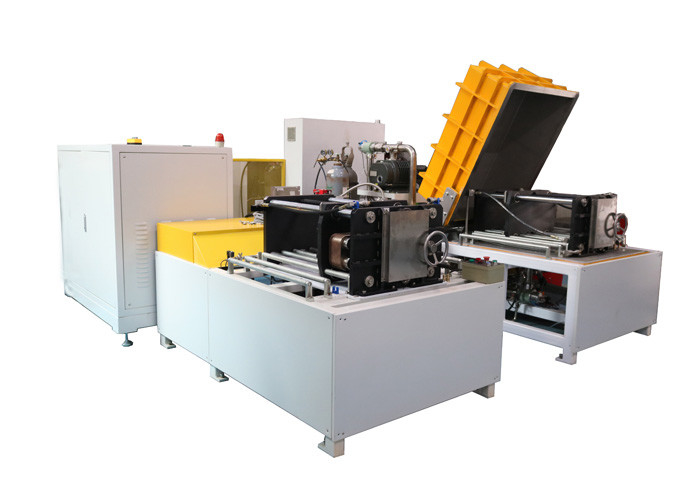

อุปกรณ์ทดสอบการรั่วของฮีเลียมสำหรับแผ่นแลกเปลี่ยนความร้อนพร้อมสถานีทดสอบ 2 แห่ง

หลักการทดสอบ:

ตามหลักการตรวจจับการรั่วไหลขั้นพื้นฐานของการตรวจจับการรั่วของฮีเลียมฮีเลียมถูกใช้เป็นก๊าซติดตามในรอบการตรวจจับการรั่วไหลภายในฮีเลียมจะถูกเติมเข้าไปในช่อง B ของชิ้นงานเพื่อตรวจจับรอยรั่วภายในระหว่าง A และ Bในรอบการตรวจจับการรั่วไหลภายนอก A และ B จะเต็มไปด้วยฮีเลียมในเวลาเดียวกันเพื่อตรวจจับการรั่วไหลของโพรงเครื่องตรวจจับการรั่วไหลของฮีเลียมสามารถระบุการรั่วไหลของแผ่นแลกเปลี่ยนความร้อนได้อย่างแม่นยำด้วยความแม่นยำสูงรวดเร็วและแม่นยำ

ชิ้นงานตรวจจับการรั่วไหลภายในที่สถานีตรวจจับการรั่วไหลภายในก่อนจากนั้นจึงดันผลิตภัณฑ์ไปยังสถานีตรวจจับการรั่วไหลภายนอกผ่านสายลำเลียงเพื่อตรวจจับการรั่วภายนอก

สำหรับชิ้นงานสามช่องในรอบการตรวจจับการรั่วไหลภายในช่อง A จะเต็มไปด้วยฮีเลียมเพื่อตรวจจับการรั่วไหลระหว่าง AB และ ACในวงจรการตรวจจับการรั่วไหลภายนอก A, B และ C จะเต็มไปด้วยฮีเลียมพร้อมกันเพื่อตรวจจับการรั่วไหลภายนอกของโพรงอุปกรณ์ทดสอบการรั่ว

พารามิเตอร์: (สามารถปรับแต่งตามความต้องการของลูกค้า)

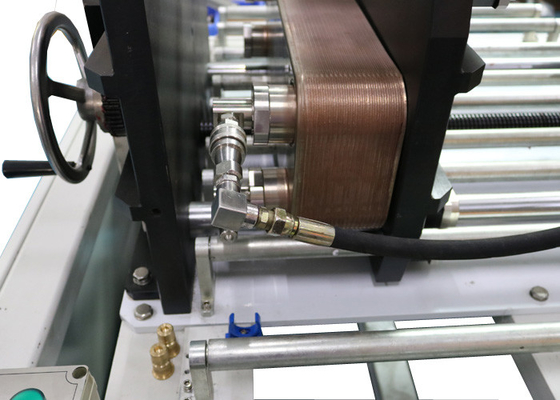

ชิ้นงาน	แผ่นแลกเปลี่ยนความร้อนอุปกรณ์ทดสอบการรั่ว
สถานีทดสอบการรั่ว	สองสถานี: สถานีหนึ่งใช้สำหรับความแข็งแรงของชิ้นงานและการทดสอบการรั่วภายในส่วนอีกสถานีหนึ่งสำหรับการทดสอบการรั่วภายนอก

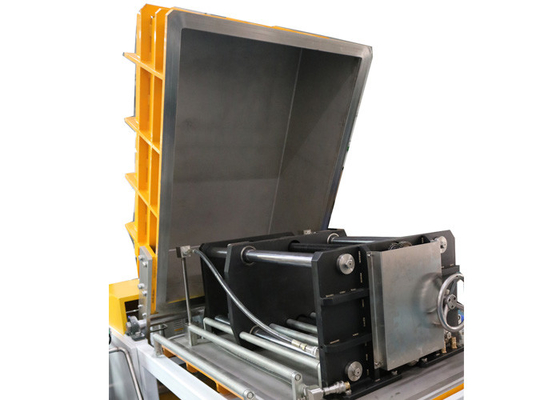

ขนาดห้องทดสอบ	850 * 750 * 400 มม สามารถติดตั้งชิ้นงานขนาดใหญ่ (620 * 500 * 250 มม.) หรือชิ้นงานขนาดเล็ก 2 ชิ้น (320 * 100 * 77 มม.)
ก๊าซสำหรับการทดสอบการรั่วไหลขั้นต้น	ไนโตรเจน
ความดันรั่วของไนโตรเจน	5.5MPa
แก๊สสำหรับการทดสอบการรั่วไหล	ฮีเลียม 100%
ความดันรั่วของฮีเลียม	5.0MPa
จุดปฏิเสธ	5.0E-7Pa.m³/วินาที.
รอบเวลา	ใช้เวลา 8 ชั่วโมงในการตรวจสอบชิ้นงานขนาดเล็ก 480 ชิ้นหรือชิ้นงานขนาดใหญ่ 240 ชิ้น
อัตราการฟื้นตัวของฮีเลียม	≥98%
