| ชื่อแบรนด์: | HeJin |
| เลขรุ่น: | เอชเจ-124 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | ที/ที, แอล/C |
| ความสามารถในการจําหน่าย: | 1 ชุดต่อเดือน |

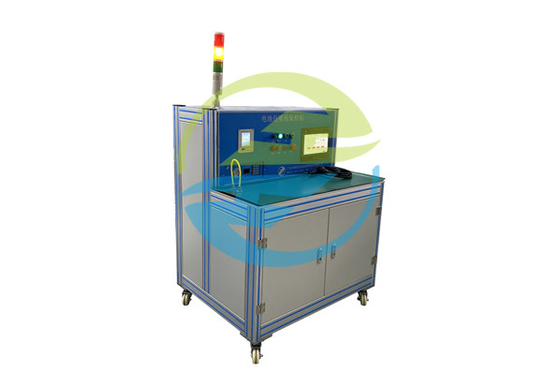

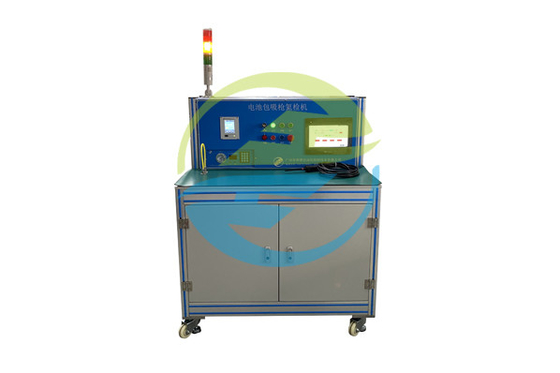

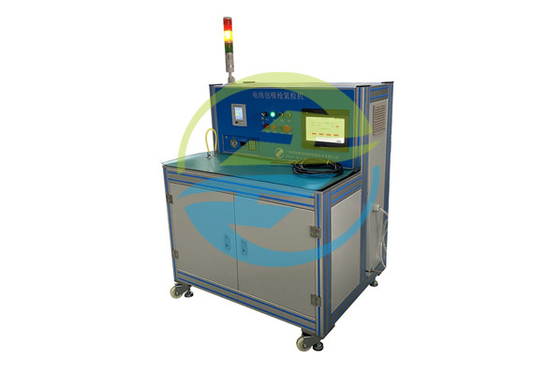

ระบบตรวจจับฮีเลียมของปืนดูดแบตเตอรี่
ปืนดูดแบตเตอรี่ ระบบตรวจจับก๊าซฮีเลียม อัตราการรั่วไหล 1.44E-4mbar.l/s
บทนำของระบบตรวจจับฮีเลียมของปืนดูดแบตเตอรี่:
ตามหลักการพื้นฐานของการตรวจจับการรั่วไหลของฮีเลียม ฮีเลียมถูกใช้เป็นก๊าซตามรอยเพื่อเติมชิ้นงานผู้ปฏิบัติงานเพียงแค่ถือปืนดูดเพื่อสแกนชิ้นงาน และเครื่องตรวจจับการรั่วไหลสามารถระบุสถานการณ์การรั่วไหลของชิ้นงานได้อย่างแม่นยำและรวดเร็วหากมีการรั่วไหล ระบบจะส่งสัญญาณเตือน
กระบวนการตรวจจับของระบบตรวจจับฮีเลียมของปืนดูดแบตเตอรี่:
ผู้ปฏิบัติงานเชื่อมต่อตัวเชื่อมต่อการเติมฮีเลียมด้วยตนเองและกดปุ่มเริ่มต้นหลังจากไฟแสดงการเติมฮีเลียมสว่างขึ้น ผู้ปฏิบัติงานจะถือปืนดูดเพื่อสแกนชิ้นงานเมื่อปืนดูดตรวจพบการรั่วไหลของฮีเลียมในบางพื้นที่ ระบบจะเตือนโดยอัตโนมัติขณะนี้ผู้ปฏิบัติงานจำเป็นต้องทำเครื่องหมายรอยรั่วจนกว่าผู้ปฏิบัติงานจะสแกนชิ้นงานทั้งหมดจากนั้นกดปุ่มกู้คืนฮีเลียมหลังจากเปิดไฟการกู้คืนฮีเลียม ผู้ปฏิบัติงานจะถอดข้อต่อออกจากชิ้นงานด้วยตนเอง และวางชิ้นงาน OK และ NG แยกกันกระบวนการตรวจจับเสร็จสิ้น
คุณลักษณะของระบบตรวจจับฮีเลียมของปืนดูดแบตเตอรี่:
1. หน่วยตรวจจับสุญญากาศและการรั่วไหล: หน่วยอพยพประกอบด้วยปั๊มอพยพ เกจสุญญากาศ วาล์ว และท่อส่งหน่วยตรวจจับการรั่วประกอบด้วยเครื่องสเปกโตรมิเตอร์มวลฮีเลียม รูรั่วมาตรฐาน ฯลฯ
2. หน่วยบรรจุและกู้คืนฮีเลียม: หน่วยบรรจุและกู้คืนฮีเลียมส่วนใหญ่ประกอบด้วยถังแรงดันสูง, คอนเทนเนอร์บัฟเฟอร์, อุปกรณ์เพิ่มแรงดันและกู้คืนฮีเลียม, วาล์วต่างๆ และเชื่อมต่อกันด้วยท่อส่งแรงดันฮีเลียมและการกู้คืนใช้ปั๊มลม
3. การตรวจสอบความเข้มข้นของฮีเลียมและฟังก์ชั่นแจ้งเตือนอัตโนมัติ: ระบบมีเครื่องวัดความเข้มข้นของฮีเลียมเมื่อระบบตรวจพบว่าความเข้มข้นของฮีเลียมต่ำกว่าค่าที่ตั้งไว้ ระบบจะส่งสัญญาณเตือนด้วยภาพและเสียงเพื่อให้ผู้ปฏิบัติงานปรับความเข้มข้นหากความดันฮีเลียมในระบบไม่เพียงพอ ระบบจะเตือนให้เติมฮีเลียมใหม่โดยอัตโนมัติ
4. ชุดควบคุม: ระบบควบคุมโดย PLCและแสดงข้อมูลต่าง ๆ บนหน้าจอสัมผัสแบบสีสามารถตรวจสอบสภาพการผลิตตามเวลาจริงได้
5. อุปกรณ์มีการรั่วไหลมาตรฐานฮีเลียมการตรวจสอบระบบรายวัน: การจำลองการรั่วไหลมาตรฐานสำหรับการตรวจสอบรายวันใช้เพื่อจำลองชิ้นงานที่จะตรวจสอบ และการตรวจสอบความถูกต้องของระบบออนไลน์สามารถรับประกันความเสถียรของความแม่นยำของระบบและความน่าเชื่อถือในการทำงานได้อย่างเต็มที่
พารามิเตอร์ของ ระบบตรวจจับฮีเลียมของปืนดูดแบตเตอรี่:
| แบบอย่าง | HJ124 |
| ความดันการบรรจุหีบห่อ | 2~2.5 kpa |
| แพ็คความดันอพยพ | -2～-3 kpa |
| อัตราการรั่วไหลของสัญญาณเตือนภัย | 1.44E-4mbar.l/s |
| โหมดทดสอบ | โหมดดูดปืน |
| การตรวจสอบความเข้มข้น | ติดตั้งเครื่องตรวจสอบความเข้มข้นของฮีเลียมแบบเรียลไทม์ออนไลน์โดยอัตโนมัติ ซึ่งสามารถควบคุมการเติมฮีเลียมโดยอัตโนมัติด้วยความแม่นยำ ± 2% |
| รอบเวลา | ≤ 2 นาที (ไม่รวมเวลาสแกนปืนดูดแบบใช้มือถือด้วยตนเอง) |
