ระบบตรวจจับการรั่วของฮีเลียมเชลล์เซรามิก อัตราการรั่วไหล 1.0*10-9Pa·m3/วินาที

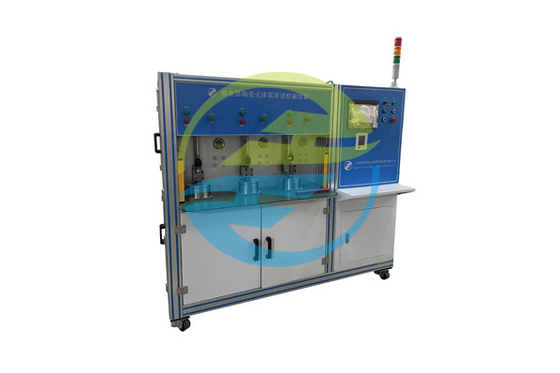

ระบบตรวจจับการรั่วของฮีเลียมเชลล์เซรามิก

ระบบตรวจจับการรั่วของฮีเลียมเชลล์เซรามิก อัตราการรั่วไหล 1.0*10-9Pa·m3/วินาที

บทนำของระบบตรวจจับการรั่วของฮีเลียมเชลล์เซรามิก:

ตามหลักการพื้นฐานของการตรวจจับการรั่วของฮีเลียม การใช้ฮีเลียมเป็นก๊าซติดตาม ระบบจะตรวจจับการรั่วของชิ้นงานโดยอัตโนมัติและรวดเร็วหากมีการรั่วไหล ระบบจะส่งสัญญาณเตือน

กระบวนการตรวจจับของระบบตรวจจับการรั่วของฮีเลียมเชลล์เซรามิก:

1. ผู้ปฏิบัติงานวางชิ้นงานลงในฟิกซ์เจอร์คงที่แล้วกดปุ่มเริ่ม

2. กล่องสูญญากาศจะปิดโดยอัตโนมัติและฟิกซ์เจอร์จะปิดผนึกโดยอัตโนมัติ

3. ระบบจะดูดฝุ่นกล่องสูญญากาศและชิ้นงานโดยอัตโนมัติ

4. ระบบเติมผลิตภัณฑ์ด้วยฮีเลียมโดยอัตโนมัติ

5. ระบบจะทำการตรวจจับการรั่วไหลของผลิตภัณฑ์โดยอัตโนมัติ

6. หากผลการทดสอบผ่านเกณฑ์:

ก.ระบบจะระบายฮีเลียมโดยอัตโนมัติ

ข.ระบบเปิดประตูกล่องสูญญากาศโดยอัตโนมัติ

ค.ไฟแสดงสถานะที่เข้าเกณฑ์ติดสว่าง และผู้ปฏิบัติงานนำผลิตภัณฑ์ออก

ง.ผู้ปฏิบัติงานติดตั้งผลิตภัณฑ์ถัดไปเพื่อตรวจสอบและเริ่มรอบการทดสอบใหม่

7. หากผลการทดสอบไม่ผ่านเกณฑ์:

ก.ระบบจะระบายฮีเลียมโดยอัตโนมัติ

ข.กดปุ่มยืนยันด้วยตนเอง

ค.แกะกล่องอัตโนมัติ

ง.ไฟแสดงสถานะที่ไม่ผ่านการรับรองติดสว่าง และผู้ปฏิบัติงานนำผลิตภัณฑ์ออก

อีผู้ปฏิบัติงานติดตั้งผลิตภัณฑ์ถัดไปเพื่อตรวจสอบและเริ่มรอบการทดสอบใหม่

คุณลักษณะของระบบตรวจจับการรั่วของฮีเลียมเชลล์เซรามิก:

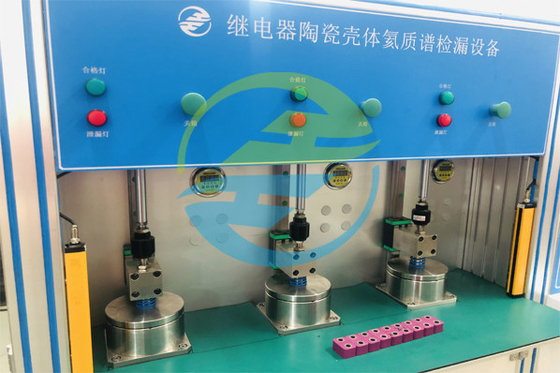

1. อุปกรณ์มีกล่องสุญญากาศสามกล่องที่ทำงานเชื่อมโยงกัน โดยต้องใช้ผู้ควบคุมเพียงคนเดียวในการควบคุมอุปกรณ์

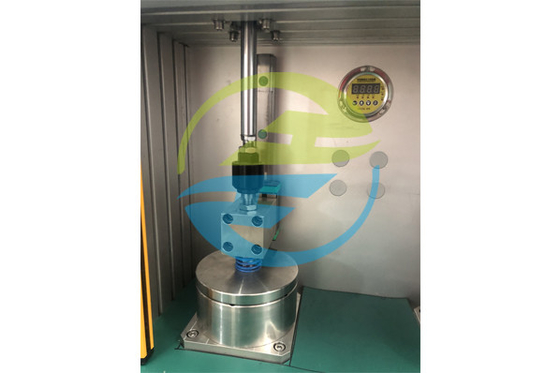

2. ชิ้นงานจะเสร็จสิ้นกระบวนการทั้งหมดโดยอัตโนมัติในกล่องสูญญากาศ ซึ่งใช้โครงสร้างรูประฆังและสามารถเปิดและปิดขึ้นและลงได้โดยอัตโนมัติผู้ปฏิบัติงานต้องการเพียงโหลดและขนถ่ายวัสดุ และการขนถ่ายทำได้ง่ายและสะดวก

3. ฟิกซ์เจอร์กล่องสูญญากาศสามารถติดตั้งได้ครั้งละหนึ่งชิ้นงานหากไม่จำเป็นต้องติดตั้งชิ้นงาน รูติดตั้งชิ้นงานที่เกี่ยวข้องสามารถอุดได้ด้วยปลั๊ก

4. การตรวจจับฮีเลียมใช้เครื่องตรวจจับการรั่วไหลที่นำเข้า โดยมีความแม่นยำในการตรวจจับการรั่วไหลสูงสุด 5 * 10-13Pa · ลบ.ม./วินาทีกระบวนการตรวจจับการรั่วไหลสามารถระบุการรั่วไหลของชิ้นงานขนาดใหญ่และขนาดเล็ก ซึ่งช่วยประหยัดการใช้ก๊าซฮีเลียม

5. อุปกรณ์ได้รับการสุ่มให้จำลองการรั่วไหลที่ 1.0E-9 Pa·m3/s พร้อมใบรับรองที่ออกโดยสถาบันมาตรวิทยาแห่งชาติสำหรับการรั่วไหล

6. ระยะห่างระหว่างวาล์วเติมฮีเลียมกับชิ้นงานสั้น ปริมาณการใช้ก๊าซต่ำ และต้นทุนการผลิตลดลง

7. ระบบควบคุมโดย PLCและแสดงข้อมูลต่าง ๆ บนหน้าจอสัมผัสแบบสี

8. ความปลอดภัยในการใช้งานอุปกรณ์พร้อมระบบป้องกันความปลอดภัยและการหยุดฉุกเฉิน ฟังก์ชั่นรีเซ็ต

9. การออกแบบอุปกรณ์เป็นไปตามข้อกำหนดด้านการยศาสตร์
